Организация ТВ распределительных сетей

Оптимальное решение по распространению контента телеканалов и радиостанций посредством спутниковых каналов связи
Расчет КП

ГК AltegroSky предоставляет возможность строительства региональной теле-, радио- распределительной сети и/или использование ресурса телепортов оператора в Москве и Хабаровске для подъема на спутник ТВ сигнала/пакета ТВ сигналов, а затем его последующую трансляцию со спутника абонентам, либо операторам локальных, кабельных и эфирных сетей.

Типовая схема построения региональной ТВ распределительной сети выглядит следующим образом:

1. Центральная передающая вещательная станция передает сигнал в формате DVN-S2/S2X (ТВ канал или пакет ТВ каналов) на геостационарный ИСЗ.

2. С ИСЗ сигнал передается на сеть приемных терминалов в зоне покрытия спутника.

3. Приемный терминал, имея в своем составе в качестве оконечного устройства DVB–S2/S2X приемник, отдает на выход сигнал в формате ASI, SDI или IP для передачи принятого сигнала на локальное вещательное оборудование в цифровом виде.

Услуга может быть предоставлена как на телепорту оператора, так и в регионе, где производится контент.

В связи с переходом на цифровой стандарт вещания, приемный терминал должен быть оснащен DVB-S2 приемником с цифровым выходом ASI, SDI или IP для передачи принятого сигнала на локальное вещательное оборудование в цифровом виде.

Типовой состав ЦС

Центральная станция, осуществляющая подъем ТВ сигнала на спутник, в связи с довольно жесткими требованиями к ее надежности, имеет в своем составе:

  • зарезервированное 1:1 радиочастотное оборудование;
  • систему антиобледенения антенны;
  • зарезервированный комплекс оборудования ТВ компрессии при необходимости.

Подъем ТВ каналов из Москвы и Хабаровска

В тех случаях, когда требуется поднять ТВ канал или пакет ТВ каналов из Москвы или Хабаровска, удобно воспользоваться услугами нашего телепорта. Что позволит избежать высоких временных потерь и инвестиций на построение и обслуживание антенного передающего комплекса, а также, получение разрешений на его работу.

Технические характеристики:

• Стандарты компрессии цифрового ТВ сигнала MPEG-2, MPEG – 4, HEVC с использованием стандартов передачи DVB-S2/S2X;

• Спутниковый ресурс, отводимый под 1 ТВ канал стандартного разрешения SD от 1,1 МГц (MPEG – 4);

• Спутниковый ресурс, отводимый под 1 канал высокого разрешения HD от 3.3 МГц (MPEG-4);

• Скорость цифрового потока от 2 Мбит/с для MPEG – 4; от 6 Мбит/с для MPEG – 4 HD;

• Доступность сервиса распределительной сети 99.9% и выше/

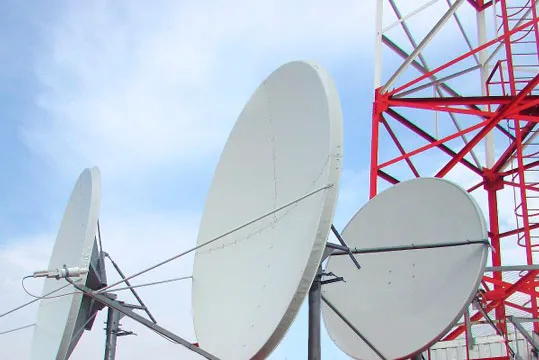

Передающая станция (регионального применения):

  • Диаметр антенны 2.4м и больше;
  • Усилитель РЧ от 8 Вт (для Ku – диапазона);
  • Интерфейсы: видео - CVBS, SDI, ASI, IP, звуковые - аналоговый симметричный или цифровой AES/EBU.

Приемный терминал распределительной сети:

  • Диаметр антенны от 1,2м и более;
  • Малошумящий усилитель – конвертер LNB;
  • Профессиональный приемник DVB–S2/S2X с аналоговым видеовыходом CVBS или с цифровым ASI/SDI/IP и звуковым выходом аналоговым симметричным или цифровым AES/EBU (2 шт.).

Абонентский приемный терминал:

  • Диаметр антенны от 0,75м;
  • Малошумящий усилитель – конвертер LNB;
  • Бытовой приемник DVB–S2/S2X с аналоговым видеовыходом CVBS или с цифровым HDMI, оснащенный интерфейсом для организации условного доступа CI.
