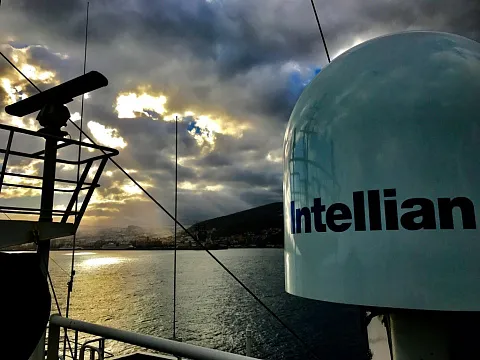

Стабилизированная антенна Intellian v100

Превосходные высокочастотные характеристики стабилизированной спутниковой антенны Intellian's v100 и простота ее использования делают модель наиболее популярной для организации СШПД на судах различных классов.
Расчет КП

Intellian V100 представляет собой антенную систему VSAT, с диаметром тарелки 1,05 м, способную принимать спутниковый сигнал в диапазоне Ku-band и работать в режиме SCPC в широком диапазоне частот гибридной сети.

Стабилизированная по 3 осям система, специально разработанна для решения задач, требующих высоких показателей QoS при любых погодных условиях. Система отвечает требованиям FCC 2-ой степени по разносу частот и построена в соответствии с высокими стандартами по вибрации и ударозащищённости. Простота конструкции системы V100 обеспечивает небольшой вес и большую надёжность в сравнении с другими конкурирующими системами этого класса.

Подходит для организации высокоскоростного интернета, электронной почты, передачи файлов, видео конференций, передачи речи по протоколу IP(VOIP), виртуальной частной сети (VPN).

Технические характеристики

Прием/передача Характеристики
Частота передачи 13,75 ~ 14,5 GHz Ku-band
Коэф. усиления передачи 41,6 dBi
Частота приема 10,7 ~ 12,75 GHz Ku-band
Коэф. усиления приема 41,6 dBi
Поляризация Кроссполяризация/ Основная поляризация
Контроль склонения Автомат. система контроля угла склонения
Выходная мощность Характеристики
4Вт Cтандарт / 8Вт Опционально
Блок управления Характеристики
Дисплей 2 линии, 40 символов, Графический VFD модуль
Последовательный интерфейс 19200 bps 8, N, RS-232C
Требуемое питание 110/220V AC, 50/60 Hz, Max 100Вт
Интерфейс гирокомпаса NMEA/Synchro/Step-by-Step
Кожух и антенна Характеристики
Кожух (D x H) 138 cm x 151,4 cm
Размер параболы 103 cm
Вес 127,4 kg
Стабилизированный пьедестал Характеристики
Тип пьедестала 3 оси/Азимут/Элевация/Кросс-Уровень
Диапазон азимута без ограничения
Диапазон элевации -20 до 115
Кросс-уровень ±37
Перемещение корабля Угл. качка ±25°, Киль. качка ±15°
Точность стабилизации 0,2° Пиков. Отклон. Макс. услов. движ. судна
Макс. Качание судна Характеристики
Угол кач./Кил. кач/Угол рыск. ±25° Угл. ±15° Кил. +/- 8° Рыск. 6 сек. период
Скорость Поворота 12° сек.
