iNetVu 981

INetVu ® 981 - передвижная антенная система с самонаводящейся  антенной  0,98 м( Ku-диапазон)  нового поколения.
Расчет КП

Данный мобильный терминал характеризуется малыми габаритами и весом, при этом имеет повышенную точностью наведения.

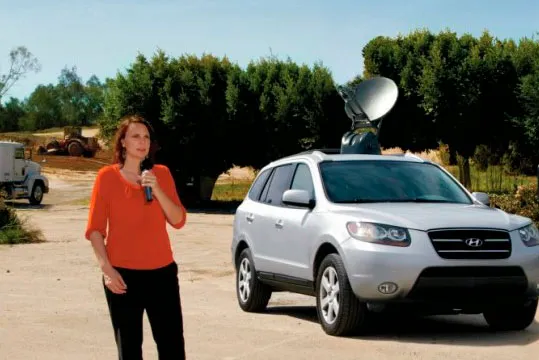

Система предназначена для организации передвижной спутниковой связи широкополосного доступа. Управление осуществляется с помощью контроллера iNetVu ® 7024C (контроллер поставляется с кожухом и без). Устанавливается ​​на крыше транспортного средства. Организация канала связи осуществляется в течение нескольких минут в любом месте.

Технические характеристики

Механические

Рефлектор 98 см эллиптическая офсетная антенна
Геометрия платформы подъём по азимуту
Датчики развертывания GPS антенна
Компас ± 2°
Датчик наклона ±0,1°
Азимут Полные 360°
в секторе 200°
Угол подъёма 0 - 90°
Скорость развёртывания при подъёме переменная, 2°/ сек
Скорость развёртывания по азимуту переменная,
максимальная - 15°/сек
типовая - 10°/сек
Пиковая скорость 0.1°/ сек

Электрические

Приёмо-передающий кабель RG6 кабель, 10м - 2шт
Кабель контрольный стандартный 10м (33 фута)
Кабель контрольный опциональный до 60м (200 футов)

Габариты

Крепежная пластина Д: 161 см (63,5")
Ш: 45 см (17,7")
Отражатель в сложенном состоянии Д: 164,8 см (64,9")
В: 29 см (11,5 ")
Ш: 100 см (39,5")
Развёрнутая высота 151 см(59,5")
Вес платформы 63 кг

Влияние внешней среды

Нерабочее состояние
Допустимая скорость ветра при развёртывании 160км/ч(100 миль/ч)
Допустимая скорость ветра в сложенном виде 225км/ч(140 миль/ч)
Диапазон температуры -40ºC до 65ºC (-40°F до 150°F)
Рабочее состояние
Допустимая скорость ветра 72 км/ч (45 миль/ч)
Диапазон температуры -30ºC до 55ºC (-22°F до 130°F)
