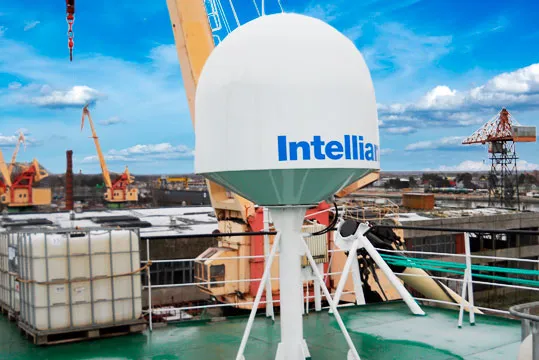

Стабилизированная антенна Intellian v130

Intellian v130 обладает превосходными характеристиками отслеживания, идеально подходящими для морских судов, коммерческих судов, нефтегазовой промышленности, а также критически важных операций, таких как наблюдение или мониторинг судов, когда требуется надежная передача Real-time трафика.
Расчет КП

Intellian v130 представляет собой морскую станцию спутниковой связи диаметром 1,25м Ku-диапазона, стабилизированную по трём осям.

Антенна работает с такими стандартами передачи данных, как: SCPC, TDMA, Carrier in Carrier. Бесперебойная передача данных осуществляется за счет режима непрерывного слежения за спутником. Простая в монтаже конструкция обеспечивает минимальное время установки и удобство эксплуатации. Intellian v130 полностью соответствует FCC, ETSI EN60945, EN60950, R & TTE спецификациям. Частично отвечает стандартам DNV, MIL-STD-167.

В зависимости от задач клиента, возможна комплектация BUC усилителями мощностью от 2W до 25W, одночастотными или универсальными LNB конвертерами. BUC, LNB и Модем не входят в стандартную комплектацию Intellian v130.

Встроенный веб-интерфейс обеспечивает функционал удаленного администрирования параметров использования ресурсов сети, технической поддержки и программного обновления, автоматическую диагностику терминала. Система поддерживает платформы спутниковой связи iDirect и Hughes, оснащена функцией автоматического переключения между лучами (ABS).

Технические характеристики

Прием/передача
Частота передачи 13.5 ~ 14.5 GHz Ku-band
Коэф. усиления передачи 43.2 dBi Средняя частота
Частота приема 10.95 ~ 12.75 GHz Ku-band
Коэф усиления приема 42.1 dBi
Поляризация
Поляризация Кросс-поляризация/Основная поляризация
Контроль угла склонения автоматический
BUC 2W, 4W, 6W, 8W and above
Блок управления
Дисплей 2 линии, 40 символов, Графический VFD модуль
Последовательный интерфейс 19200 bps 8, N, RS-232C
Модемный интерфейс Ethernet port / RS-232C / I/O ports
Удалённый доступ ЕСЗ/ШЗ
Требуемое питание 90/260 VAC, 47/63 Hz, Max 350 W
Интерфейс гирокомпаса NMEA/Synchro
Обтекатель & Антенна
Обтекатель (D x H) 65'' x 66.5'' / 165 cm x 169 cm
Диаметр тарелки 49.2'' / 125 cm
Вес 346 lbs / 157 kg (variable w/RF components)
Стабилизированный пьедестал Тип пьедестала 3 оси / Азимут / Элевация /Кросс-Уровень
Диапазон азимута без ограничения
Диапазон элевации -20° to +120°
Кросс-уровень Up to ±37°
Точность стабилизации 0,2° Пиковое отклонение
Изменение направления движения судна
Бортовая качка / Килевая качка / Рыскание ±20°, ±15°, ±8°
Скорость Поворота Up to 12°/sec & 5°/sec²
