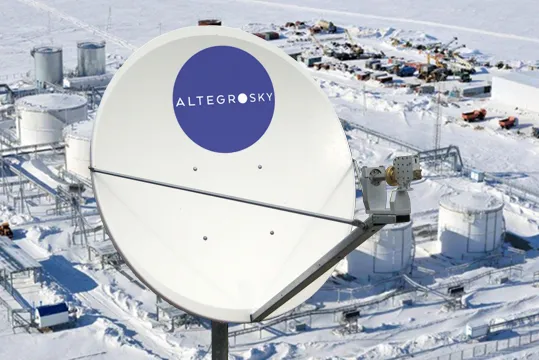

VSAT терминал Hughes HN/HX

Комплект Hughes HN или HX – высокопроизводительный терминал VSAT обеспечивающий высокоскоростной доступ в интернет и передачу данных.
Цена: Аренда от 4000 руб.
Заказать  Получить КП
Все оборудование

Комплект оборудования Hughes HN для работы под ИСЗ Экспресс-АМ5, Экспресс-АМ6, Ямал-401, Ямал-402 Кu-диапазона включает в себя:

  • Спутниковую антенну диаметром 0,74 м или 0,98 м или 1,2 м;
  • Универсальную опору для крепления антенны на стену или на горизонтальную поверхность (не входит в стандартный комплект поставки т. к. необходимо уточнять тип при заказе);
  • Приемопередатчик 2Вт;
  • Спутниковый модем из следующего модельного ряда: HN7000, HN7700, HN7740, HN9200, HN9260, HN9400, HN9460, HX90, HX100, HX260. HX200.

Особенности:

  • Скорость передачи информации с ЦУС оператора, поддерживаемая модемом – до 30 Мcим/с;
  • Скорость передачи информации на ЦУС оператора, поддерживаемая модемом – до 1024 ксим/с;
  • Электропитание терминала – 220 Вольт, 50 Гц, потребляемая мощность – не более 75 Вт;
  • Рекомендуемая длина кабель-трассы от спутниковой антенны до модема до 50 метров. (кабель не входит в стандартный комплект, т. к. требует уточнения длины).

Радиооборудование Hughes

Комплект оборудования HN/HX оснащается универсальным трансивером, где передатчик и приемник размещены в одном корпусе. Передатчик системы разработан специально для работы в режиме насыщения, что является необходимым условием работы в системе Hughes.

Уникальная конструкция состоит из передатчика, приемника, режекторного фильтра и ортоплексора. В конструкции имеется универсальное крепление для антенн производства Global Skyware и General Dynamics. Данная разработка является продолжением в линейке радиооборудования компании Hughes, мирового лидера по производству спутникового оборудования.

Особенности трансивера:

  • Моноблочное исполнение;
  • Интегрированный МШУ расширенного диапазона;
  • Линейная поляризация;
  • Высокая стабильность коэффициента усиления;
  • Низкий уровень внеполосных и побочных излучений;
  • Низкий уровень шума МШУ;
  • Низкое энергопотребление.

Стандартный комплект оснащается офсетной приемо-передающей антенной Global Skyware 0,74 м, так же доступны для поставки спутниковые антенны General Dynamics 0,98 м и General Dynamics 1,2 м. Опора антенны – настенная опора типа «Уголок». Соединительный кабель между наружным и внутренним оборудованием длинной 15 м. (длина уточняется при заказе), разъемы типа F - 2 шт.

Технические характеристики

Прямой канал

Стандарт: DVB-S2 c ACM
Тип модуляции: QPSK; 8PSK; 16APSK; 32APSK
Символьная скорость: от 1 до 45 Мсим/с

Обратный канал

Стандарт: ETSI/IPoS TDMA/FDMA
Кодирование: LDPC, FEC1/2, 2/3, 4/5, 9/10
Адаптивный выбор обратных каналов (AIS)
Тип модуляции: OQPSK
Символьная скорость: от 128 ксим/с до 1/2/6 Мсим/с в зависимости от типа модема
Автоматическая регулировка излучаемой мощности (ULPC)

Сетевой интерфейс

Gigabit Ethernet LAN; разъёмRJ45

Функции местного маршрутизатора

Интегрированный РЕР для TCP/IP
Интегрированное программное обеспечение Hughes TurboPage® для обработки НТТР трафика с целью ускорения процесса веб-браузинга
Возможно AES шифрование в прямом и обратных спутниковых каналах
DNS кэширование
Статическая и динамическая адресация
DHCP сервер

Электропитание

Внешний адаптер питания со съёмным шнуром питания 90-260В переменного тока; 50-60 Гц

Реальный IP-адрес для организации видеонаблюдения

Опционно



Габаритные размеры vsat-комплекта Hughes HN/HX

Спутниковый терминал с антенной 0,98 м

Наименование Габариты, см Вес брутто, кг
Штанги 60 x 10 x 10 3
Опорно-поворотное устройство и облучатель 17 х 17 х 30 9
Рефлектор 100 х 100 х 11 14
Опора «Тренога» 144 х 40 х 40 30
Опора «Уголок» 70 х 25 х 25 14
HN9260 31 х 27 х 16 3
Передатчик 67 х 24 х 17 4
Кабель 60 м с коннекторами 20 х 30 х 40 5
ИТОГО вес, кг
Станция в комплектации «без основания» 38
Станция в комплектации «основание для крепления на стену»  52
Станция в комплектации «основание для установки на землю / крышу» 68

Спутниковый терминал с антенной 1,2 м

Наименование Габариты, см Вес брутто, кг
Штанги 120 х 18 х 6 3
Болты и облучатель 25 х 17 х 13 1
Опорно-поворотное устройство 33 х 32 х 29 8
Рефлектор 133 х 126 х 13 15
Опора «Тренога» 144 х 40 х 40 30
Опора «Уголок» 80 х 30 х 30 12
HN9260 31 х 27 х 16 3
Передатчик 53 х 27 х 21 3
Кабель 60 м с коннекторами 20 х 30 х 40 5
ИТОГО вес, кг
Станция в комплектации «без основания» 38
Станция в комплектации «основание для крепления на стену»  50
Станция в комплектации «основание для установки на землю / крышу» 68

Спутниковый терминал с антенной 1,8 м

Наименование Габариты, см Вес брутто, кг
Штанги 177 х 20 х20 8
Опорно-поворотное устройство 165 х 47 х 25 52
Рефлектор и облучатель 189 х 212 х 19 60
HN9260 31 х 27 х 16 3
Передатчик 20 х 30 х 40 3
Кабель 60 м с коннекторами 20 х 30 х 40 5
ИТОГО вес, кг
Станция в комплектации «без основания» 131
Станция в комплектации «основание для установки на землю / крышу» рассчитывается индивидуально

Спутниковый терминал с антенной 2,4 м

Наименование Габариты, см Вес брутто, кг
Штанги 218 x 28 x 36 200
Опорно-поворотное устройство 60 х 68 х 30
Рефлектор и облучатель 44 х 132 х 274
HN9260 31 х 27 х 16 3
Передатчик 20 х 30 х 40 3
Кабель 60 м с коннекторами 20 х 30 х 40 5
ИТОГО вес, кг
Станция в комплектации «без основания» 211
Станция в комплектации «основание для установки на землю / крышу» рассчитывается индивидуально

"VSAT терминал Hughes HN/HX", как и любое спутниковое оборудование, поставляемое ГК AltegroSky, может быть предоставлено Абонентам оператора: в аренду, в составе услуги связи или в полную собственность.

ВНИМАНИЕ! Текущая продажа оборудования осуществляется только при условии его последующего подключения в спутниковую сеть ГК AltegroSky.

Оплата проводится только банковским переводом в соответствии с условиями заключенного Договора на поставку и/или услуги связи. Платеж осуществляется по безналичному расчету на основании выставленного спутниковым оператором счета. Оплата должна быть произведена в течение пяти банковских дней с момента оформления счета.

Просим учитывать, что срок зачисления денежных средств составляет от 3-х до 7-ми рабочих дней с момента отправки платежа.

Благодаря сотрудничеству с крупнейшими перевозчиками России, а также наличию собственных региональных складов мы можем предложить оптимальные условия доставки комплекта Hughes HN/HX в любые города и труднодоступные регионы России.

Порядок доставки

  • Менеджер AltegroSky связывается с Вами для уточнения условий доставки.
  • Мы подготавливаем и отправляем Вам счет по заказу, Вы его оплачиваете.
  • Оборудование доставляется по указанному Вами адресу.

Срок доставки

Если нет необходимости в дополнительной настройке, комплектации и маркировке вашего заказа, отгрузка с нашего склада занимает не более 3-5 дней.

Точное время для Вас рассчитает менеджер, так как срок будет зависеть от состава, габаритов и индивидуальных предпочтений.

ГК AltegroSky осуществляет гарантийную и сервисную поддержку всего реализуемого компанией спутникового оборудования. Гарантия предоставляется непосредственно от производителя и составляет не менее 12 месяцев в зависимости от типа устройств. В течение всего гарантийного срока клиент имеет право на бесплатный ремонт или замену оборудования, если неисправность в его работе обусловлена производственным браком. Проверка неисправного устройства в гарантийный период производится сертифицированными специалистами в сервисном центре AltegroSky «Медвежьи Озера».

ГК AltegroSky не осуществляет гарантийное обслуживание в следующих случаях:

  • При несоблюдении правил эксплуатации, транспортировки, хранения и установки оборудования;
  • В случае утраты целостности корпуса спутникового устройства;
  • В случае подключения к устройству самодельных электрических устройств;
  • При попытке ремонта VSAT-оборудования лицом, не являющимся уполномоченным представителем AltegroSky или сертифицированным представителем производителя.

Дополнительное регулярное техобслуживание терминалов спутниковой связи производится по запросу клиентов. Услуга может быть предоставлена сертифицированными Партнерами ГК AltegroSky. Как правило, диагностика устройств занимает около 3-5 рабочих дней.
