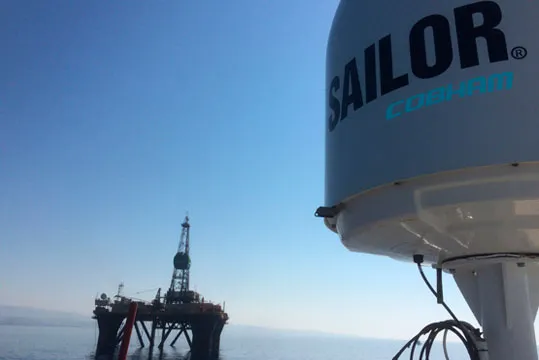

Антенная система Sailor 800

SAILOR 800 VSAT - стандартизированная высокоэффективная 3-осевая стабилизированная антенная система Ku-диапазона с чашей для отражателя 83 см.
Расчет КП

Быстро и просто.

SATOR 800 VSAT может использоваться на судах, которые ранее не рассматривали подключение к широкополосному доступу по причинам большого веса и размеров стандартных антенн, применяемых в Морском VSAT.

Оптимальное решение.

Основное внимание в новом SAILOR 800 VSAT заслуживают его высокочастотные характеристики, равные и даже превышающие характеристики большинства VSAT-антенн аналогичного класса, при сравнительно малых размерах и легкости терминала. Подобное сочетание делает SAILOR 800 подходящей для класса судов, которые обычно приобретали метровую антенну.

Проверенно временем

При разработке SAILOR 800 в нем были учтены все особенности терминала SAILOR 900 VSAT, проверенные и протестированные в реальных условиях эксплуатации, включая программное обеспечение, включение в комплектацию антенного контроллера, веб-MMI, модем и сетевую совместимость для обеспечения надежности и высокой производительности.

Улучшенная комплектация

Терминал предоставляется после прохождения заводских испытаний, при этом все радиочастотное оборудование предварительно сконфигурировано и установлено, что существенно сокращает время монтажа и запуска сервисов. Высокое качество сборки и тестирования увеличивают срок эксплуатации терминала.

SAILOR 800 VSAT позволяет управлять двумя антенными системами одним модемом, не требуя дополнительного оборудования для управления. Интегрированные антенные контроллеры управляют соединением между спутником и модемом. Такая простая конфигурация гарантирует стабильную спутниковую связь при прохождении препятствий и потери сигнала одной из антенн.

Поддерживаемые типы модемов

  • iDirect iNFINITI 5000 series
  • iDirect Evolution X5

Технические характеристики

Диапазон частот Ku (VSAT). 10,70-12,75 ГГц (RX), 13,75-14,50 ГГц (TX)
Сертификаты CE (Maritime), ETSI, Eutelsat
Питание 20-32 В пост.т.
Потребление 330 Вт пик., 140 Вт тип.
Коннекторы Для антенны Female N-Connector (50 Ω)
Тип антенны 3-хосевая (+ автонаклон) стабилизированная, интегрированный GPS
ЭИИМ Tx 40.6 dBi typ. @ 14.25 GHz (excl. radome)
Rx 38.8 dBi typ. @ 11.70 GHz (excl. radome)
Коэффициент усиления 40,6 дБи (передача), 38,8 дБи (прием)
G/T 18,2 дБ/К
Выходная мощность 6 Вт (BUC)
Минимум EIRP >/= 48,1 дБВт
LNB 2 блока
Поляризация Linear Cross / Co-Pol
Подъем От -25° до +125°
Диапазон угла азимута Не ограничено
Диапазон рабочих температур -25°C ~ 55°C
Температура хранения -40°C ~ 85°C
Вес антенны 125 кг (ADU), 4,5 кг (ACU)
Дисплей OLED (ACU)
Размеры 83 см (антенна), 123,5 высота х 108 см диаметр (ADU), 4,4 x 48 x 33 см (ACU)
