Морской VSAT

Морской VSAT – современная технология спутниковой связи, которая применяется на морском и речном транспорте для организации широкополосного канала передачи данных и обмена информацией между судами и берегом.

VSAT для акваторий

Технология Морского VSAT обеспечивает подключение на судах любого типа высокоскоростного канала связи до 10 Мбит/с по тарифам, в десятки раз ниже традиционных систем Inmarsat FBB и Iridium.
Использование широкополосных каналов на судне позволяет имплементировать разнообразные решения цифровизации флота:
от мониторинга судовых топливных систем/узлов и механизмов, до автономного судовождения.
Расчет КП

Возможности современных спутниковых платформ позволяют в короткие сроки организовать широкий набор сервисов на судне: надежный доступ к корпоративным и отраслевым ресурсам, базам данных, онлайн приложениям, внедрение ЛВС судна в единую корпоративную сеть "офис-море", подключение набора сервисов для оперативной связи с экипажем, подключение к системам аналитики, например, расхода топлива, мониторинга судовых систем, предиктивной аналитике износа узлов и механизмов и т.д.. С помощью VSAT можно предоставить экипажу независимый доступ в Интернет и связь с домом по индивидуальной оплате.

Как работает Морской VSAT?

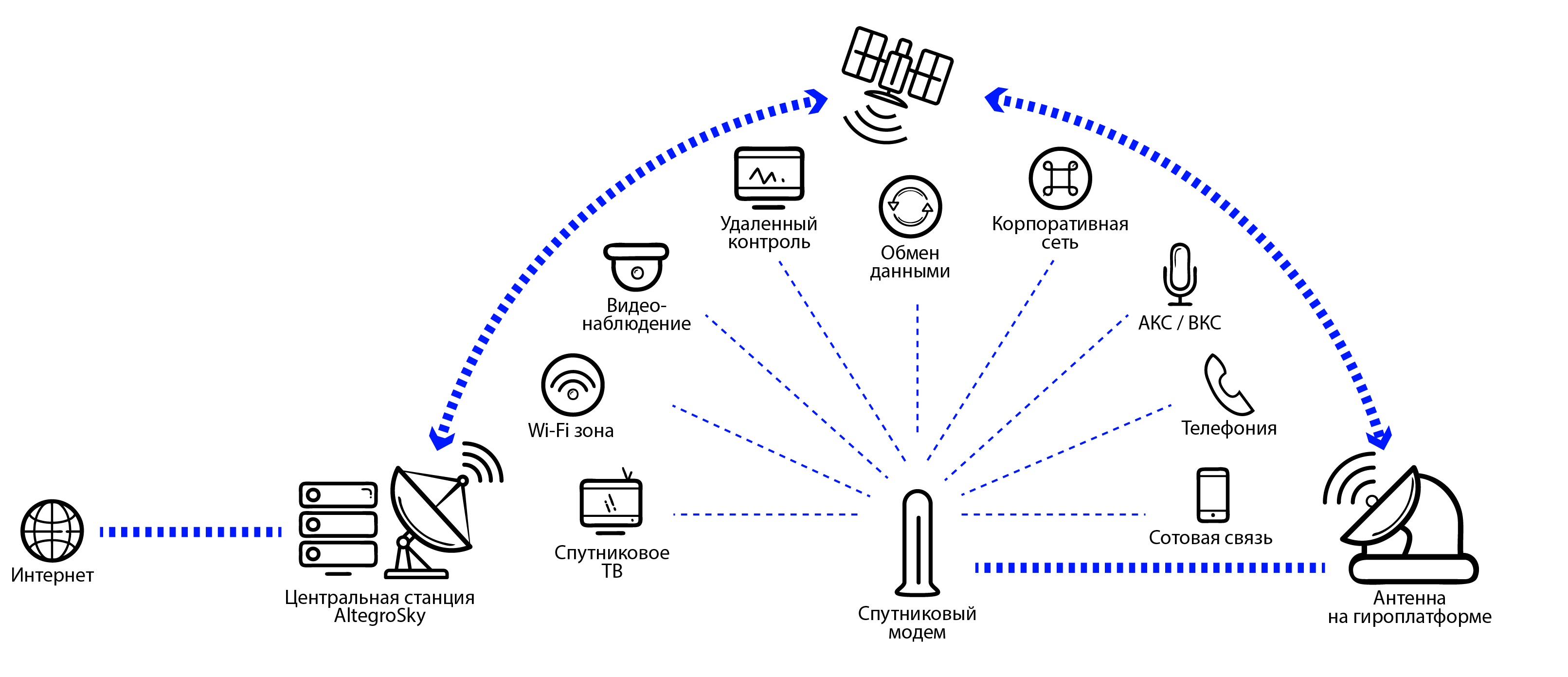

Трафик с подвижного объекта (судна) - через спутник приземляется на одну из Центральных земных станций спутниковой связи (ЦЗССС) Оператора, расположенных в Москве или Хабаровске, в зависимости от местоположения судна и используемого спутника, и далее маршрутизируется в публичные сети (Интернет, ТфОП, ММТС-9) либо непосредственно в офис Заказчика. Для организации каналов спутниковой связи на ЦЗССС в Москве и Хабаровске используются спутниковые платформы iDirect.

Морской VSAT схема

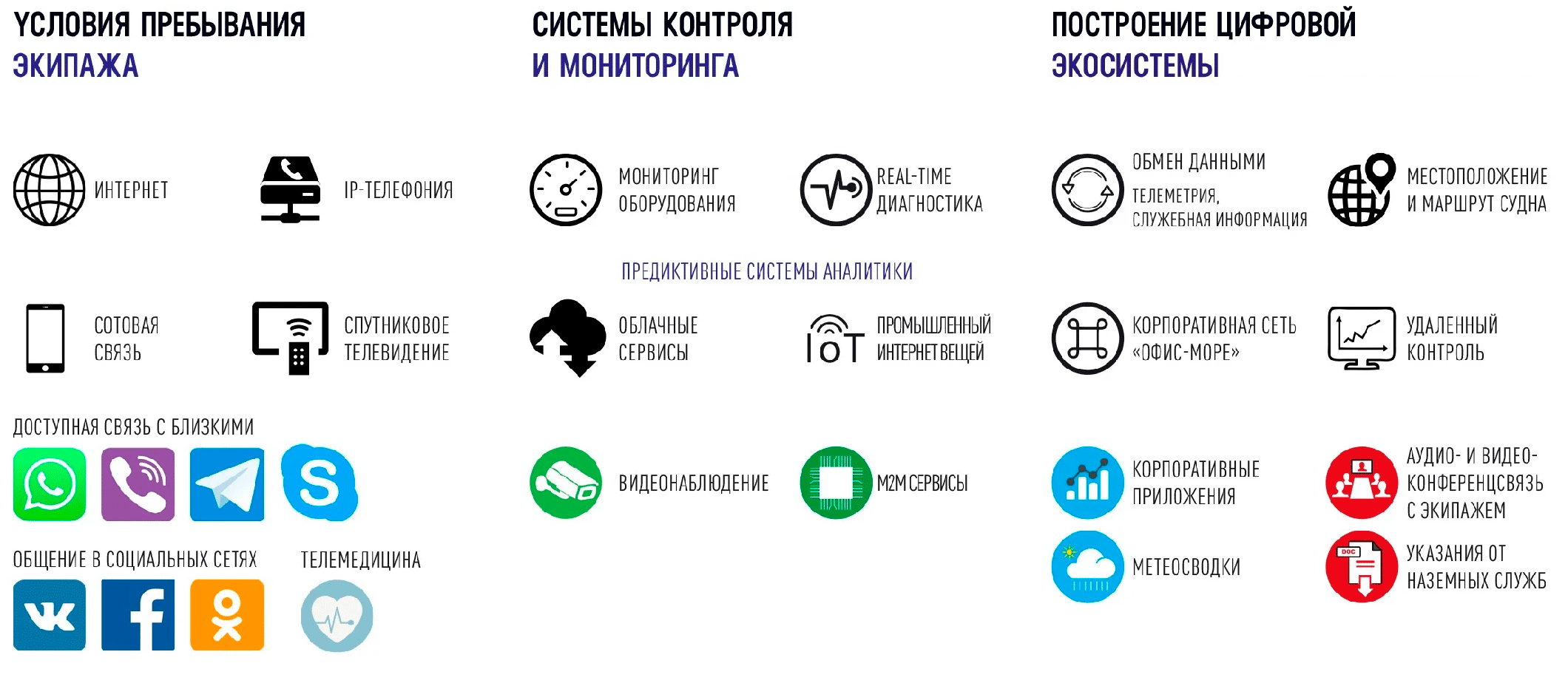

Возможности технологии

VSAT-системы на базе широкополосных спутниковых каналов открывают новые возможности построения инфраструктуры связи и позволяют внедрять современные решения в области оперативного управления, безопасности и улучшения условий пребывания экипажа.

Условия пребывания
экипажа

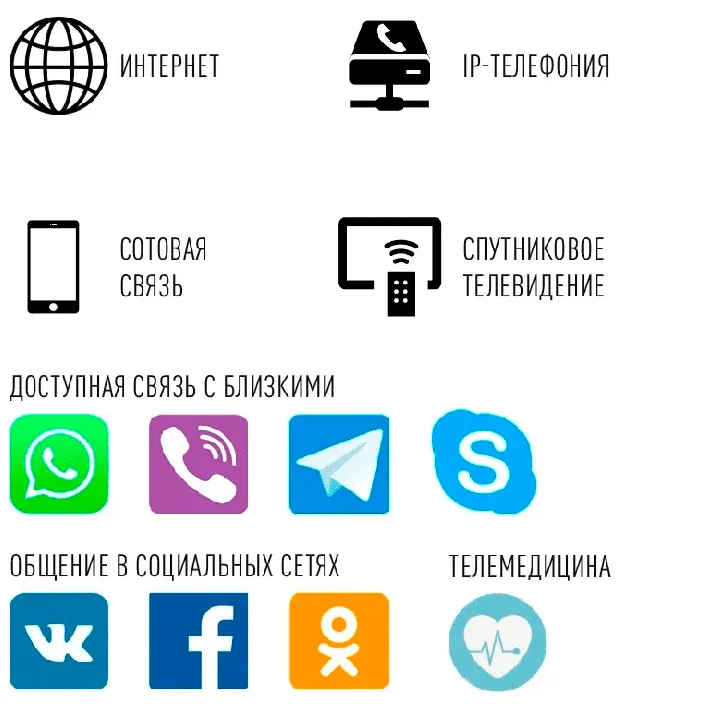

Морской VSAT для экипажа
Построение цифровой
экосистемы

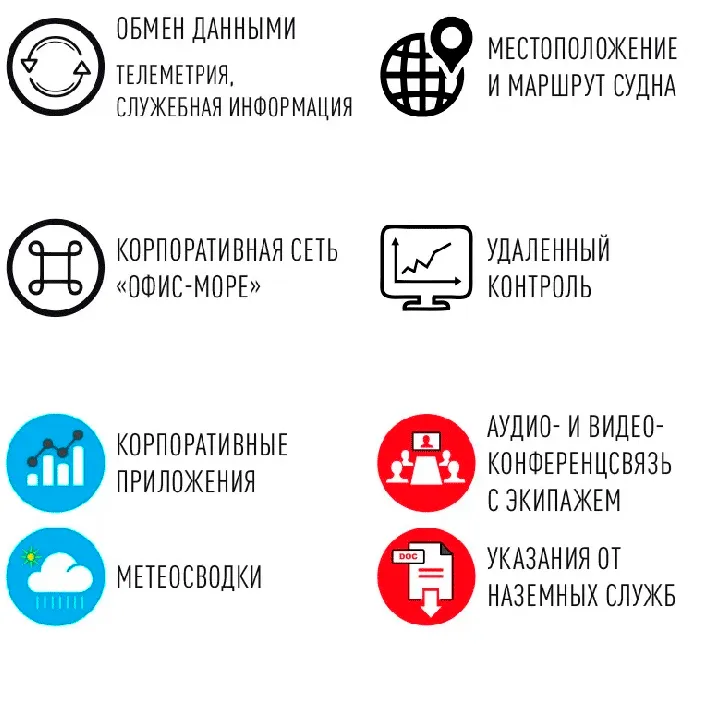

Цифровизация морских и речных судов

Установка Морского VSAT на судне и подключение в сеть ГК AltegroSky.

Когда на судне уже установлена спутниковая станция VSAT, техническими специалистами ГК AltegroSky проводится оценка состава терминала и его параметров, подключенных периферийных судовых устройств. В большинстве случаев, установленного оборудования достаточно для подключения в сеть оператора. Если же технические параметры морской антенной системы не позволяют обеспечить клиенту желаемые сервисы, по согласованию с клиентом проводится апгрейд VSAT-терминала с последующей настройкой оборудования и подключением судна в спутниковую сеть оператора.

Если на судне установлена спутниковая система Iridium OpenPort Pilot или Inmarsat Fleet Board Band, вы можете не отказываться от действующих технологий, а использовать их в качестве резервных.

maritime-vsat-equipment

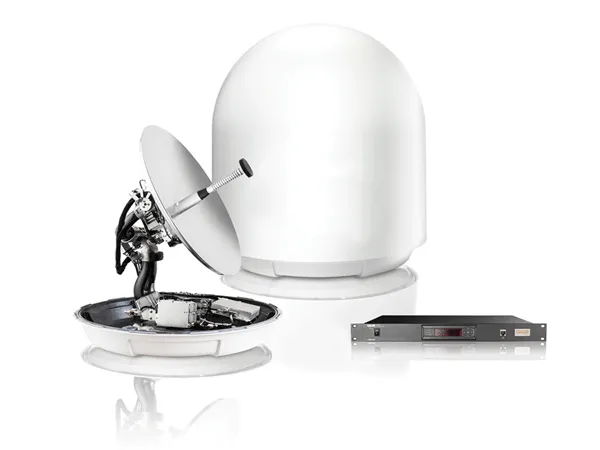

Необходимый комплект VSAT-оборудования
для подключения в сеть AltegroSky:

  • Стабилизированная антенна морского базирования диаметром не менее 1,0 м (C, Ku - диапазон);
  • Контроллер антенны;
  • Модем iDirect или Comtech;
  • Передатчик BUC не менее 4 Вт;
  • Малошумящий усилитель LNB;
Антенные системы

Оборудование спутниковой связи, используемое в Морской сети ГК AltegroSky, соответствует всем требованиям, предъявляемым к надежной, высокоскоростной, постоянной связи с судами и плавучими сооружениями.

Для успешного подключения VSAT-комплекта в нашу сеть необходимо соблюдение условий корректной установки антенной системы с подключением контроллера антенны к системам GPS и работы по протоколу Ethernet периферийного оборудования, подключенного к спутниковому терминалу.

Для необорудованных судов, мы предлагаем проведение всех работ «под ключ». Наши специалисты проведут монтаж и подключение судового и берегового оборудования, организуют предоставление необходимых сервисов:

  • высокоскоростной доступ в Интернет и Телефонию по ценам в десятки раз ниже чем в системах - Iridium, Inmarsat, Thuraya;
  • просмотр каналов спутникового ТВ (без дополнительных антенных систем);
  • видеоконференцсвязь с экипажем (видеонаблюдение);
  • оперативную передачу и получение данных, телеметрии, сводок, отчетов и другой служебной информации в больших объемах;
  • удаленный мониторинг судового оборудования (навигационный комплекс, грузовая система, топливная система, морозильные трюмы);
  • отслеживание передвижения судов на карте в режиме – онлайн.

Где можно использовать Морской VSAT?

Зона обслуживания AltegroSky обеспечивает покрытие акваторий под юрисдикцией России, Европы и Северной Африки. Благодаря применению российских спутников, тарифные планы существенно дешевле глобальных систем:

  • ИСЗ «Ямал-401, запущенный в 2014 году, с точкой стояния 90° в. д.
  • ИСЗ «Ямал-402», запущенный в 2013 c точкой стояния 55° в.д. ИСЗ
  • ИСЗ «Экспресс-АМ5», запущенный в конце 2013 года, с точкой стояния 140° в.д.
  • ИСЗ «Экспресс-АМ8», запущенный в 2015 году, с точкой стояния 14° з.д.

Приземление каналов, организованных через спутники Ямал-401, Ямал-402, «Экспресс – АМ6», «Экспресс – АМ8» осуществляется на ЦЗССС в Москве. Приземление каналов, организованных на спутнике Экспресс-АМ5, осуществляется на ЦЗССС в Хабаровске.

Агрегатная зона покрытия сети ГК AltegroSky

Глобальная зона обслуживания

Глобальная зона обеспечивает покрытие всех материков и практически всех прилегающих водных территорий, включая основные транспортные морские пути между континентами.
Предоставление сервисов в глобальной зоне обслуживания обеспечивается с применением зарубежных ИСЗ.
Доступ в Интернет, предоставляемый в глобальной зоне покрытия, организуется с приземлением на телепорты, расположенные в различных точках мира. При необходимости возможна дополнительная услуга - агрегация трафика с терминалов и доставка его от телепортов приземления до точки присутствия оператора в Москве (ММТС-9).

Глобальная зона покрытия

Морская VSAT система может быть установлена на любые суда речного и морского транспорта: пассажирские и грузовые, промысловые и торговые, научные и учебные, военные и суда специального назначения, буровые платформы, яхты, катера и другие.

Цена услуг Морского VSAT

Стоимость современных VSAT сервисов неуклонно снижается на протяжении последних 10 лет, обеспечивая доступность и экономическую эффективность организации услуг Морского VSAT в сравнении с традиционными LEO-системами подвижной спутниковой связи:

Ключевые характеристики Морской VSAT Inmarsat FBB Iridium Pilot/OpenPort
Стоимость 1 Мбайт трафика от 1 руб. от 360 руб. от 420 руб.
Средняя скорость передачи данных 4096 кбит/сек 432 кбит/сек 128 кбит/сек
Безлимитные тарифы Есть Нет Нет

В общем случае, стоимость сервисов Морского VSAT будет зависеть от следующих факторов: зоны предоставления услуг, ограничений по объему потребляемого трафика и скорости доступа.

Зоны Морского VSAT подразделяются на региональную (в зоне покрытия одного спутника), агрегатную (покрытие несколькими спутниками) и глобальную (с предоставлением VSAT сервисов через иностранные ИСЗ). В региональной зоне заказчику могут быть предоставлена стоимость Морского VSAT в пределах тарифов используемого российского спутника. Цена сервисов в агрегатной зоне выше и обусловлена требованиями к качеству услуг: непрерывности связи, скоростям передачи данных, бесшовному переходу между покрытием разных спутников. В международных акваториях самая высокая стоимость сервисов Морского VSAT, потому что предоставление услуг происходит через зарубежные спутниковые группировки. В последнем случае, потребителю выгоднее работать с провайдером, сотрудничающим с глобальными операторами. Например, среди партнеров AltegroSky есть зарубежные провайдеры, с которыми мы сотрудничаем на условиях инфраструктурного обмена, что позволяет нам предоставлять российским заказчикам Морского VSAT конкурентную цену на услуги через иностранные группировки.

Как и для фиксированной спутниковой связи, заказчики могут выбрать подходящий тариф Морского VSAT из линейки базовых тарифных планов: с оплатой по трафику, фиксированным платежом или с безлимитным доступом. На сегодняшний день самыми востребованными являются безлимитные тарифы, позволяющие организовать большой спектр корпоративных сервисов и предоставить доступ в Интернет для членов экипажа. Все линейки тарифов имеют градацию по скорости доступа, позволяя подобрать максимально выгодные условия подключения Морского VSAT в каждом конкретном случае.

Также, мы можем рассчитать индивидуальный тарифный план с учетом персональных требований заказчика к качеству и набору услуг.

Запросить расчет КП
Вопрос-ответ
Почему стоит выбрать Морской VSAT от AltegroSky

В любых акваториях AlteroSky предоставляет:

1. Гибкие тарифные планы и индивидуальные цены на подключения интернета и связи VSAT для кораблей - от 1 руб. за 1 Мб.

2. Широкий спектр дополнительных услуг: VoIP телефония, видеонаблюдение, подключение корабля в корпоративную сеть "офис-море", телевидение и организация Wi-Fi зоны с авторизированным доступом для членов экипажа.

3. Бесшовный роуминг при переходе из зоны покрытия одного спутника в зону покрытия другого, включая международный роуминг.

4. Развитую партнерскую сеть, гарантирующую оперативное выезд и подключение Морского VSAT в любом морском или речном порту. Высокая квалификация партнеров обеспечивает проведение всего комплекса инсталляционных работ в максимально короткие сроки в течение 1-2 дней, что исключает простой судна Заказчика.

5. Выгодные тарифы на услуги в международных акваториях за счет партнерства с ведущими иностранными VSAT провайдерами.

Сколько времени занимает подключение Морского VSAT?

Весь процесс, от обращения заказчика до подключения услуг, занимает в среднем от 3-х до 5-ти недель и разделяется на 4 этапа:

1. Разработка технического проекта;

2. Тестирование и настройка оборудования;

3. Доставка, сборка, установка;

4. Инсталляция и подключение сервисов.

Разработка технического проекта

Продолжительность: от 2-х до 3-х недель
Зона ответственности: Спутниковый оператор
Значимые критерии: зона предоставления услуг, количество пользователей, дополнительные сервисы, требования к качеству связи (QoS)

Самый продолжительный и самый ответственный этап, на котором определяется спутниковая платформа для предоставления необходимых заказчику услуг, подбирается антенная система, дополнительное оборудование, разрабатывается схема связи, определяются ее основные узлы и характеристики каналов передачи данных, чтобы обеспечить бесперебойную связь.

В сети AltegroSky используется 8 основных спутниковых платформ, позволяющих предоставлять нашим клиентам спутниковые решения с оптимальными технико–экономическими параметрами. Для Морского VSAT мы рекомендуем использовать платформу iDirect. Она более функциональна для корпоративных систем связи, для работы с real-time трафиком (таким как голос и потоковое видео), имеет инструменты приоритезации различных типов трафика, гибкую настройку QoS.

Тестирование и настройка оборудования

Продолжительность: 1-2 дня
Зона ответственности: Спутниковый оператор

На данном этапе проводится проверка и настройка VSAT оборудования, которое будет установлено на судне. По желанию заказчика можно провести тестирование спутникового решения на мощностях AltegroSky в техцентре оператора, во время которого наши специалисты продемонстрируют работу терминала и характеристик спутникового интернета.

Доставка, сборка, установка

Продолжительность: 1-2 дня
Зона ответственности: Спутниковый оператор/партнерская сеть AltegroSky
Значимые критерии: готовность площадки для установки антенной системы

Благодаря сотрудничеству с крупнейшими перевозчиками, а также наличию собственных региональных складов мы можем предложить оптимальные условия доставки оборудования для спутникового интернета в любой порт. Сборку и установку Морского VSAT могут выполнить как наши сотрудники, так наши партнеры, высокая квалификация которых обеспечивает проведение работ в максимально короткие сроки в течение 1-2 дней, исключая простой судна в порту для ожидания приезда технических специалистов из офиса.

Инсталляция и подключение сервисов

Продолжительность: от 2 до 10 часов
Зона ответственности: Спутниковый оператор/партнерская сеть AltegroSky
Значимые критерии: -

Инсталляция (установка VSAT оборудования в сеть оператора) и подключение Морского VSAT проводятся в день монтажа или на следующий день. В зависимости от набора сервисов - весь комплекс работ занимает от 2-х (в случае с интернет доступом на корабле) до 10 часов (при организации подключения судна в корпоративную сеть). На этом завершаются все этапы по подключению и настройке спутникового интернета на речном или морском судне.

Оборудование
SAILOR 900 VSAT — усовершенствованная морская стабилизированная антенная система Ku-диапазона, обладающая лучшей в своем классе RF производительностью.
SAILOR 800 VSAT - стандартизированная высокоэффективная 3-осевая стабилизированная антенная система Ku-диапазона с чашей для отражателя 83 см.
Intellian v130 обладает превосходными характеристиками отслеживания, идеально подходящими для морских судов, коммерческих судов, нефтегазовой промышленности, а также...
Превосходные высокочастотные характеристики стабилизированной спутниковой антенны Intellian's v100 и простота ее использования делают модель наиболее популярной для...
