iNetVu 750

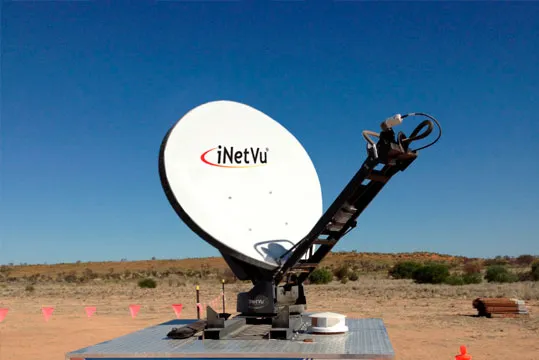

iNetVu ®750 - популярная передвижная антенная система (Ku-band) для автомобиля, отлично подходит для интернет-приложений.
Расчет КП
Система легко интегрируется с платформой Gilat, а также с платформами StarBand, iDirect и NERA.
Пост с самонаводящейся антенной диаметром 75 см (Ku-диапазон), устанавливается на крыше автомобиля. Может быть рекомендована для установки в районах, где достаточное EIRP покрытие спутника.
Рекомендуется предварительно ознакомиться со спецификацией системы для правильного монтажа и эксплуатации антенны.
Технические характеристики
Механические
| Рефлектор | 75 см эллиптическая офсетная антенна |
| Геометрия платформы | подъём по азимуту |
| Датчики развертывания | GPS антенна Компас ± 2° Датчик наклона ±0,1° |
| Азимут | Полные 360° в секторе 200° |
| Угол подъёма | 0 - 65° |
| Скорость развёртывания при подъёме | переменная, 5°/ сек |
| Скорость развёртывания по азимуту | переменная, максимальная - 15°/сек типовая - 10°/сек |
| Пиковая скорость | 0.1°/ сек |
Электрические
| Приёмо-передающий кабель | RG6 кабель, 9,1м - 2шт |
| Кабель контрольный стандартный | 9,1м (30 футов) |
| Кабель контрольный опциональный | до 60м (200 футов) |
Габариты
| Крепежная пластина | Д: 127 см (50") Ш: 45,7 см (18 ") |
| Отражатель в сложенном состоянии | Д: 104 см (41") В: 46,3 см (18,25") Ш: 92,7 см (36,5") |
| Развёрнутая высота | 116 см(45,5") |
| Вес платформы | 60 кг |
Влияние внешней среды
| Нерабочее состояние | |
| Допустимая скорость ветра при развёртывании | 160км/ч(100 миль/ч) |
| Допустимая скорость ветра в сложенном виде | 225км/ч(140 миль/ч) |
| Диапазон температуры | -40ºC до 65ºC (-40°F до 150°F) |
| Рабочее состояние | |
| Допустимая скорость ветра | 72 км/ч (45 миль/ч) |
| Диапазон температуры | -30ºC до 55ºC (-22°F до 130°F) |
