iNetVu 1500

Мобильный антенный пост с самонаводящейся  антенной  диаметром 1,5 м (Ku и С-диапазон).
Расчет КП

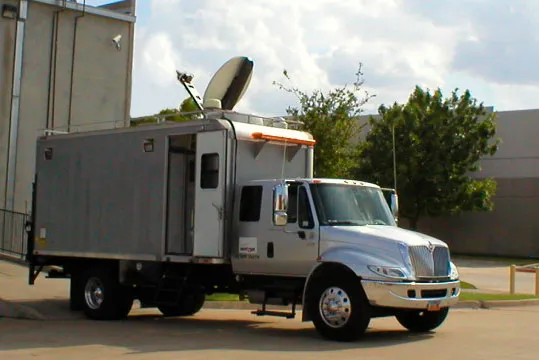

Антенна имеет большой размер и чрезвычайно легкий вес. Рекомендуется для небольших автомобилей.

Терминал работает в Ku- или С-диапазоне. Легкий карбоновый рефлектор антенны совместим со всеми наиболее распространенными в мире модемами.

Состав поста (без приемопередатчика и без модема):

  • Антенна 1,5 м с электроприводом
  • Контроллер 7000В
  • DVB-S2 (ACM) тюнер (встроенный в контроллер)
  • программное обеспечение
  • гибкий волновод

Технические характеристики

Механические

Рефлектор 150 см эллиптическая карбоновая антенна
Датчики развертывания GPS антенна
Компас ± 2°
Датчик наклона ±0,2°
Азимут Полные 360°
в секторе 200°
Угол подъёма 0 - 75°
Скорость развёртывания при подъёме переменная, 2°/ сек
Скорость развёртывания по азимуту переменная,
максимальная - 15°/сек
типовая - 10°/сек
Скорость поиска пика 0.2°/ сек

Электрические

Приёмо-передающий кабель RG6 кабель, 9.1м - 2шт
Кабель контрольный стандартный 9.1м (30 футов)
Кабель контрольный опциональный до 60м (200 футов)

Габариты

Крепежная пластина Д: 132 cm (52”)
Ш: 56 cm (22”)
Отражатель в сложенном состоянии Д: 189 cm (74.5”)
В: 49 cm (19.25”)
Ш: 154 cm (60.5”)
Развёрнутая высота 180 cm (71”)
Вес платформы 83,2 кг

Влияние внешней среды

Нерабочее состояние
Допустимая скорость ветра при развёртывании 112 км/ч( 70 миль/ч)
Допустимая скорость ветра в сложенном виде 225 км/ч(140 миль/ч)
Диапазон температур -40ºC до 65ºC
Рабочее состояние
Допустимая скорость ветра 72 км/ч (45 миль/ч)
Диапазон температур -30ºC до 55ºC
