Наиболее популярен для организации экстренных передвижных штабов МЧС, мобильных пунктов для предоставления гос.услуг населению и т.д.

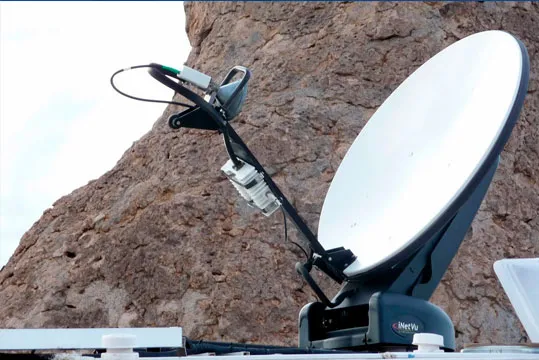

Мобильный антенный пост с самонаводящейся антенной диаметром 98 см (Ku-диапазон) для установки на подвижные устройства используется в спутниковых приложениях с высокой пропускной способностью, включая мобильный офис, передвижные библиотеки, службы реагирования на чрезвычайные ситуации (МЧС). Может быть рекомендована для установки в районах, где достаточное EIRP покрытие спутника.
Технические характеристики
Механические
Рефлектор | 98 см эллиптическая офсетная антенна |
Геометрия платформы | подъём по азимуту |
Датчики развертывания | GPS антенна Компас ± 2° Датчик наклона ±0,1° |
Азимут | Полные 360° в секторе 200° |
Угол подъёма | 0 - 90° |
Скорость развёртывания при подъёме | переменная, 2°/ сек |
Скорость развёртывания по азимуту | переменная, максимальная - 15°/сек типовая - 10°/сек |
Пиковая скорость | 0.1°/ сек |
Электрические
Приёмо-передающий кабель | RG6 кабель, 9.1м - 2шт |
Кабель контрольный стандартный | 9.1м (30 футов) |
Кабель контрольный опциональный | до 60м (200 футов) |
Габариты
Крепежная пластина | Д: 127 см (50") Ш: 46 см (18") |
Отражатель в сложенном состоянии | Д: 155 см (61") В: 46 см (18.3 ") Ш: 100 см (39,5") |
Развёрнутая высота | 132 см(52") |
Вес платформы | 65 кг |
Влияние внешней среды
Нерабочее состояние | |
Допустимая скорость ветра при развёртывании | 160 км/ч (100 миль/ч) |
Допустимая скорость ветра в сложенном виде | 225 км/ч (140 миль/ч) |
Диапазон температуры | -40ºC до 65ºC (-40°F до 150°F) |
Рабочее состояние | |
Допустимая скорость ветра | 72 км/ч (45 миль/ч) |
Диапазон температуры | -30ºC до 55ºC (-22°F до 130°F) |
