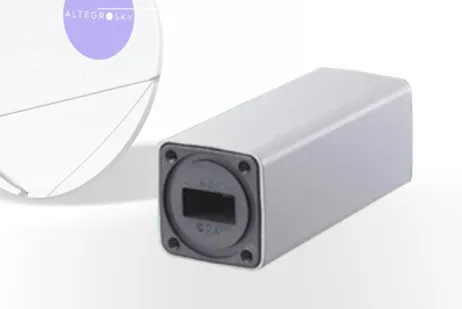

NJRC NJR2841S (NJR2842S, NJR2843S)

Универсальные переключаемые устройства LNB Ku-диапазона.
Расчет КП

LNB NJRC NJR2841S (NJR2842S, NJR2843S) – устройства выполняющие две функции: усиление входного сигнала усилителем с малым уровнем шума для обеспечения высокой чувствительности приемного тракта и понижение частоты этого сигнала для подачи его на вход спутникового модема. Обеспечивают полное покрытие Ku-диапазона, имеют гнездовой ВЧ-разъем типа F.

Технические характеристики

Диапазон частот входного сигналаОт 10,7 до 11,7 и от 11,7 до 12,75 ГГц
Способ переключения гетеродина
NJR2841SМеханический переключатель
NJR2842S22 кГц тон выкл./вкл.
NJR2843SВх. напряжение высокое/низкое
Частота гетеродина9,75 ГГц и 10,6 ГГц
Диапазон частот выходного сигналаОт 950 до 1950 МГц и от 1100 до 2150 МГц
Нестабильность гетеродина±30 кГц
Коэффициент шума при 25°С0,8 дБ
Входной интерфейсФланец WR75 с канавкой
Варианты выходного интерфейсаТип N, 50 Ом
Тип F, 75 Ом
Усиление в линейном режиме48 - 62 дБ
Фазовые шумы гетеродина
При 100 Гц
При 1 кГц
При 10 кГц
При 100 кГц
-50 дБ/Гц
-70 дБ/Гц
-75 дБ/Гц
-85 дБ/Гц
КСВ на входе2,5:1
КСВ на выходе2,3:1
Напряжение питанияОт 10 до 24 В
Потребляемый ток200 мА
Рабочий диапазон температур окружающей средыОт -40° до 60°С
ВлажностьОт 0% до 100% с выпадением конденсата
Габариты83 х 42 х 42 мм
Вес0,24 кг
