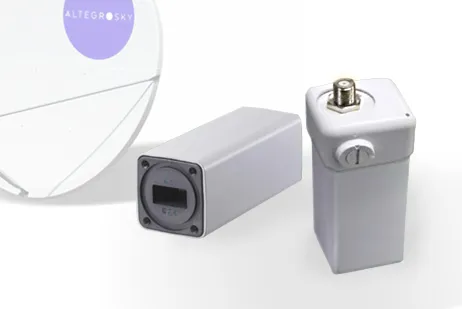

NJRC NJR2841E (NJR2842E, NJR2843E)
Универсальные переключаемые устройства LNB Ku-диапазона.
Подключить
LNB NJRC NJR2841E (NJR2842E, NJR2843E) – устройства предназначенные для усиления входного сигнала усилителем с малым уровнем шума и понижения частоты этого сигнала при подаче его на вход спутникового модема. Обеспечивают полное покрытие Ku-диапазона, имеют ВЧ-разъем типа F.
Технические характеристики
| Диапазон частот входного сигнала | От 10,7 до 11,7 и от 11,7 до 12,75 ГГц |
| Способ переключения гетеродина | |
| NJR2841E | Механический переключатель |
| NJR2842E | 22 кГц тон выкл./вкл. |
| NJR2843E | Вх. напряжение высокое/низкое |
| Частота гетеродина | 9,75 ГГц и 10,6 ГГц |
| Диапазон частот выходного сигнала | От 950 до 1950 МГц и от 1100 до 2150 МГц |
| Нестабильность гетеродина | определяется стабильностью внешнего опорного сигнала |
| Коэффициент шума при 25°С | 0,8 дБ |
| Входной интерфейс | Фланец WR75 с канавкой |
| Варианты выходного интерфейса | Тип N, 50 Ом Тип F, 75 Ом |
| Усиление в линейном режиме | 48 - 62 дБ |
| Фазовые шумы гетеродина | |
| При 100 Гц При 1 кГц При 10 кГц При 100 кГц |
-50 дБ/Гц -70 дБ/Гц -75 дБ/Гц -85 дБ/Гц |
| КСВ на входе | 2,5:1 |
| КСВ на выходе | 2,3:1 |
| Напряжение питания | От 10 до 24 В |
| Потребляемый ток | 200 мА |
| Рабочий диапазон температур окружающей среды | От -40° до 60°С |
| Влажность | От 0% до 100% с выпадением конденсата |
| Габариты | 83 х 42 х 42 мм |
| Вес | 0,24 кг |
