Морской VSAT терминал Kingsat
ГК AltegroSky имеет "Свидетельство о соответствии предприятия" РМРС. Сертификация подтверждает соответствие компании всем требованиям Российского морского регистра судоходства, предъявляемым к проведению работ по установке, пуско-наладке, техническому обслуживанию, ремонту электрооборудования и оборудования автоматизации.

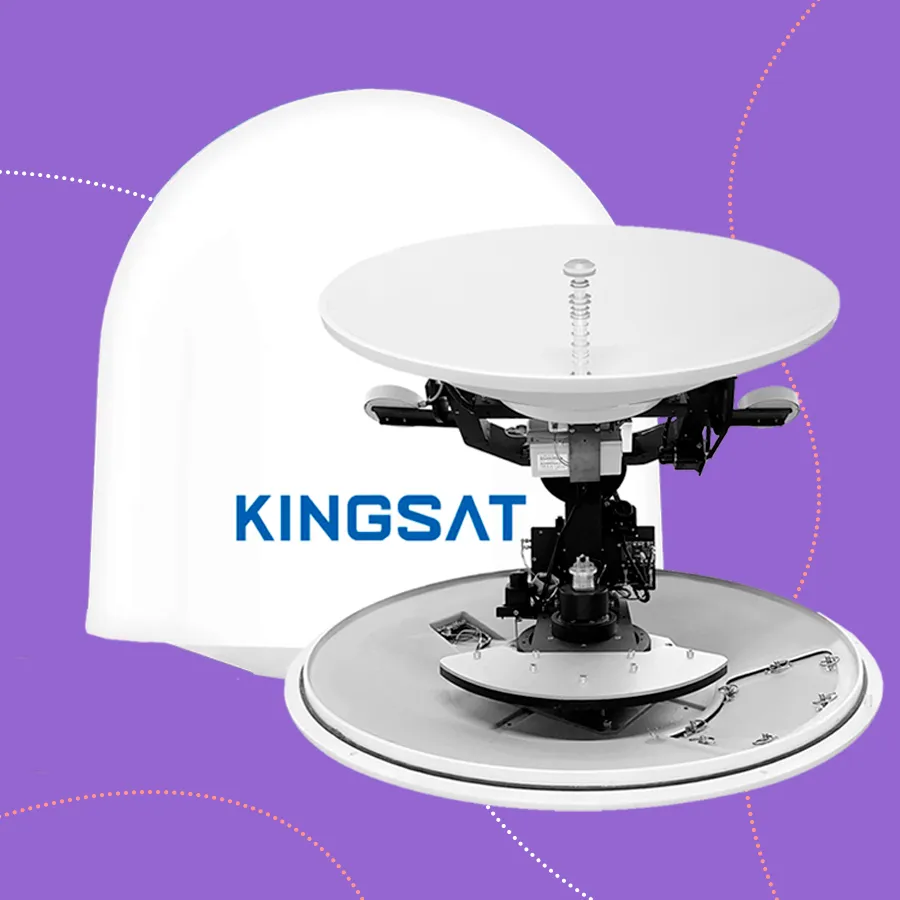

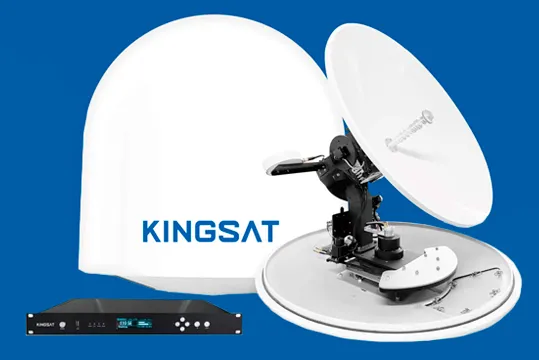

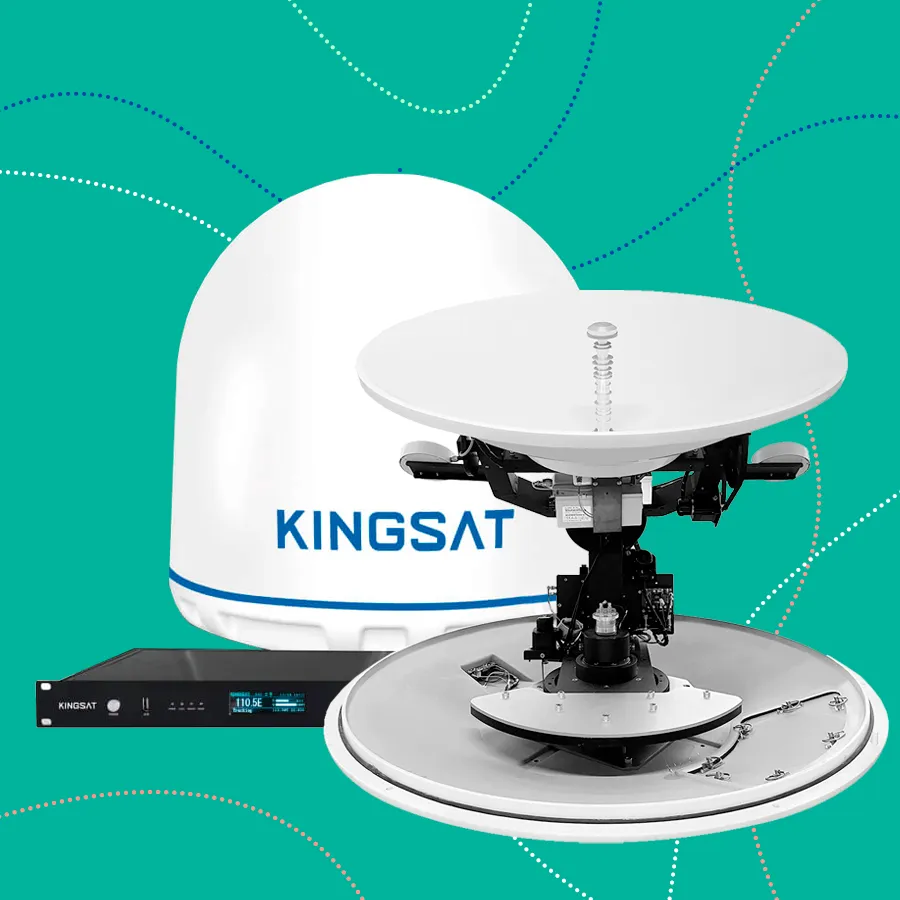

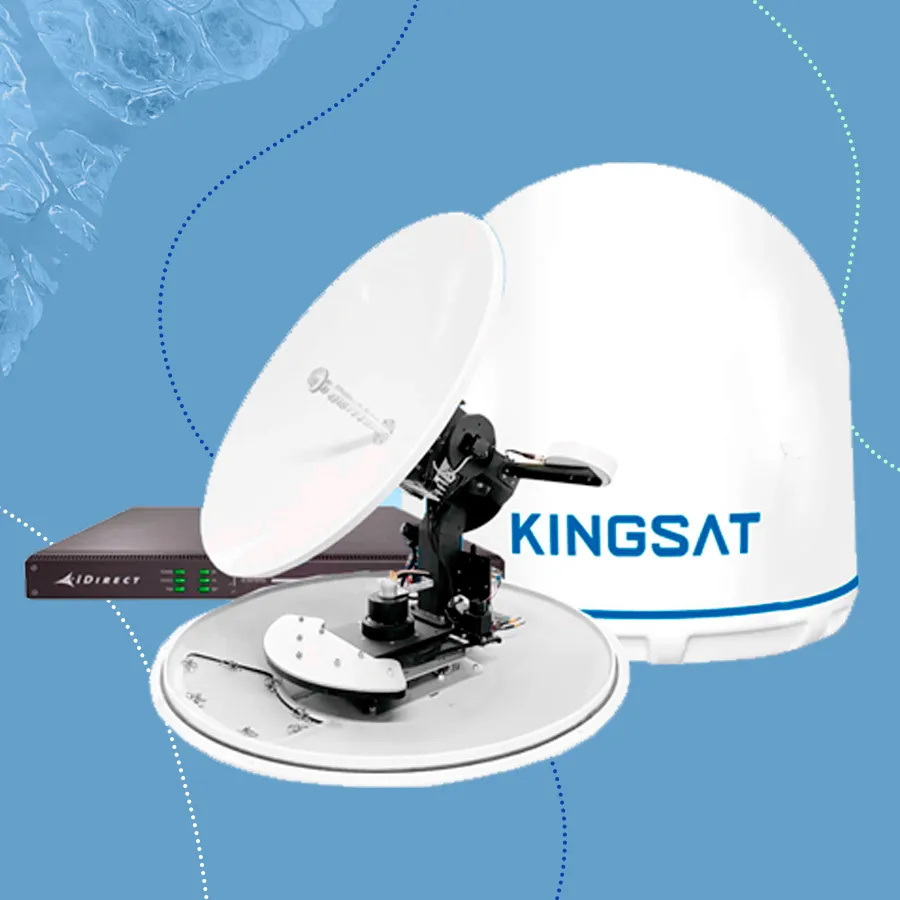

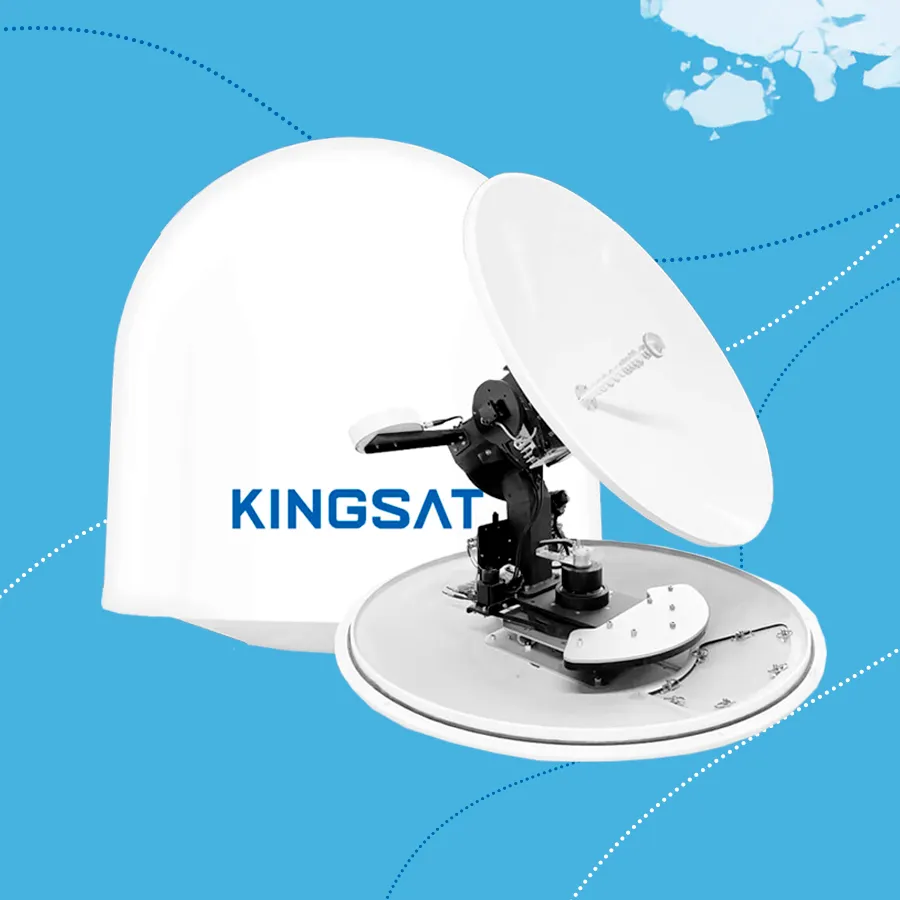

Морской терминал Kingsat (модели KM-P8, KM-P8+, KM-P8+E, KM-P10+E ) – это долгожданное решение для российского рынка Морской спутниковой связи: самая доступная система VSAT с гиростабилизированной компактной антенной обеспечивает устойчивый прием/передачу сигнала в Ku-диапазоне на любых российских широтах.
Антенная система работает со всеми профессиональными платформами (iDirect, Gilat, Hughes, UHP, Newtec), комплектуется высококачественными радиочастотными компонентами, гарантирующими оптимальную производительность. В стандартной комплектации станция оснащается 16 Вт передатчиком, но в зависимости от зоны обслуживания терминал может быть укомплектован менее мощным оборудованием (8Вт).
Судовая станция Kingsat работает со всеми стандартами передачи данных: SCPC, TDMA, Carrier in Carrier, используемыми для решения самых требовательных коммуникационных задач средствами спутниковых каналов VSAT:
- обеспечивает стабильную связь на судне
- позволяет организовать надежную работу с корпоративными и отраслевыми цифровыми приложениями, включая ведение промыслового электронного журнала (в онлайн режиме),
- поддерживает оперативное управление пароходом с берега, позволяет объединить ЛВС судов в корпоративную сеть,
- обеспечивает возможность внедрения систем видеонаблюдения, учета топлива, контроля бункеровки, диагностики состояния судовых систем и механизмов,
- позволяет организовать для экипажа независимый доступ в интернет с авторизацией и индивидуальной оплатой.

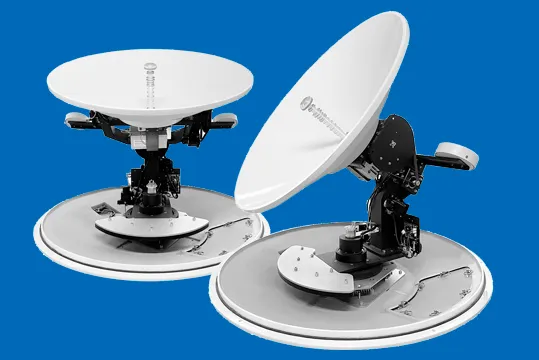

Рефлектор антенны установлен на гиростабилизированном опорно – поворотном устройстве, оснащенном серводвигателями, осуществляющими изменение ориентации рефлектора в пространстве в трех плоскостях (третья это плоскость поляризации) по командам с контроллера. Скорость перемещения рефлектора достаточна для того, чтобы нивелировать изменения положения палубы судна в пространстве.
Варианты комплектации
- Состав комплекта:
- Антенна 0,85м;
- Передатчик BUC 8/16 Вт;
- Усилитель (МШУ) LNB;
- GPS приемник - 1 шт.;
- Купол: значение потерь <0.8 дБ.
- Состав комплекта:
- Антенна 0,85м;
- Передатчик BUC 8/16 Вт;
- Усилитель (МШУ) LNB;
- GPS приемник - 2 шт.;
- Купол: значение потерь <0.8 дБ.
- Состав комплекта:
- Антенна 0,85м;
- Передатчик BUC 8/16 Вт;
- Усилитель (МШУ) LNB;
- GPS приемник - 2 шт.;
- Купол: значение потерь <0.3 дБ.
- Состав комплекта:
- Антенна 1 м;
- Передатчик BUC 8/16 Вт;
- Усилитель (МШУ) LNB;
- GPS приемник - 2 шт.;
- Купол: значение потерь <0.3 дБ.
Технические характеристики системы Kingsat KM-P8/P8+
| Прием/передача | |
| Диапазон рабочих частот тракта приема | 10.7 ~ 12.75 ГГц Ku-band |
| Коэф. усиления передачи | 39,5 дБ на 12,5 ГГц |
| Диапазон рабочих частот тракта передачи | 13.75 ~ 14.5 ГГц Ku-band |
| Коэффициент усиления в тракте передачи | 40,3 дБ на 14,25 ГГц |
| Поляризация | |
| Поляризация | линейная |
| Кроссполяризационная развязка | ≥30 дБ |
| Тип установленного МШУ | Универсальное PLL LNB |
| Мощность установленного передатчика | По умолчанию 16 Вт (опционально 4 ВТ, 6 Вт, 8 Вт, 20 Вт) |
| Контроллер | |
| Размеры контролера (ACU) | 48,2 х 30 х 4,5 см (в 19’’ стойку) |
| Вес контроллера | 3,55 кг |
| Модемный интерфейс | Ethernet, RS-232 |
| Протокол стыковки с модемом | Open AMIP |
| Требуемое питание | 100 – 230 В, 50-60 Гц |
| Количество портов встроенного в контроллер коммутатора | 6 портов |
| Параметры окружающей среды | |
| Диапазон рабочих температур | от -25°С до 55°С |
| Диапазон температур хранения | от -30°С до 85°С |
| Влажность | до 100% при температуре 40°С |
| Скорость ветра | до 60 м/сек |
| Защита от пыли и влаги | IP 56 |
| Обтекатель & Антенна | |
| Обтекатель (D x H) | 110 cm x 112 cm |
| Диаметр рефлектора | 33.5'' / 85 cm |
| Вес | 68 kg (variable w/RF components) |
| Платформа | 3-х осевая стабилизированная |
| Рабочий диапазон по азимуту | P8 - 690°, P8+ - неограничен |
| Рабочий диапазон по углу места | от -15° до +120° |
| Рабочий диапазон настройки поляризации | Up to ±35° |
| Совместимость с системами позиционирования | GPS, GLONASS, Galilio, Beidou |
| Отработка колебаний движения судна | |
| Бортовая качка | ±20°, 8-12 сек |
| Килевая качка | ±10°, 6-12 сек |
| Рысканье | ±8°, 15-20 сек |
| Точность наведения | ≤1,0 дБ |
Рефлектор антенны установлен на гиростабилизированном опорно – поворотном устройстве, оснащенном серводвигателями, осуществляющими изменение ориентации рефлектора в пространстве в трех плоскостях (третья это плоскость поляризации) по командам с контроллера. Скорость перемещения рефлектора достаточна для того, чтобы нивелировать изменения положения палубы судна в пространстве.
"Морской VSAT терминал Kingsat ", как и любое спутниковое оборудование, поставляемое ГК AltegroSky, может быть предоставлено Абонентам оператора: в аренду, в составе услуги связи или в полную собственность.
ВНИМАНИЕ! Текущая продажа оборудования осуществляется только при условии его последующего подключения в спутниковую сеть ГК AltegroSky.
Оплата проводится только банковским переводом в соответствии с условиями заключенного Договора на поставку и/или услуги связи. Платеж осуществляется по безналичному расчету на основании выставленного спутниковым оператором счета. Оплата должна быть произведена в течение пяти банковских дней с момента оформления счета.
Просим учитывать, что срок зачисления денежных средств составляет от 3-х до 7-ми рабочих дней с момента отправки платежа.
Благодаря сотрудничеству с крупнейшими перевозчиками России, а также наличию собственных региональных складов мы можем предложить оптимальные условия доставки Морского VSAT терминала Kingsat в любые города и труднодоступные регионы России.
Порядок доставки
- Менеджер AltegroSky связывается с Вами для уточнения условий доставки.
- Мы подготавливаем и отправляем Вам счет по заказу, Вы его оплачиваете.
- Оборудование доставляется по указанному Вами адресу.
Срок доставки
Если нет необходимости в дополнительной настройке, комплектации и маркировке вашего заказа, отгрузка с нашего склада занимает не более 3-5 дней.
Точное время для Вас рассчитает менеджер, так как срок будет зависеть от состава, габаритов и индивидуальных предпочтений.
ГК AltegroSky осуществляет гарантийную и сервисную поддержку всего реализуемого компанией спутникового оборудования. Гарантия предоставляется непосредственно от производителя и составляет не менее 12 месяцев в зависимости от типа устройств. В течение всего гарантийного срока клиент имеет право на бесплатный ремонт или замену оборудования, если неисправность в его работе обусловлена производственным браком. Проверка неисправного устройства в гарантийный период производится сертифицированными специалистами в сервисном центре AltegroSky «Медвежьи Озера».
ГК AltegroSky не осуществляет гарантийное обслуживание в следующих случаях:
- При несоблюдении правил эксплуатации, транспортировки, хранения и установки оборудования;
- В случае утраты целостности корпуса спутникового устройства;
- В случае подключения к устройству самодельных электрических устройств;
- При попытке ремонта VSAT-оборудования лицом, не являющимся уполномоченным представителем AltegroSky или сертифицированным представителем производителя.
Дополнительное регулярное техобслуживание терминалов спутниковой связи производится по запросу клиентов. Услуга может быть предоставлена сертифицированными Партнерами ГК AltegroSky. Как правило, диагностика устройств занимает около 3-5 рабочих дней.
