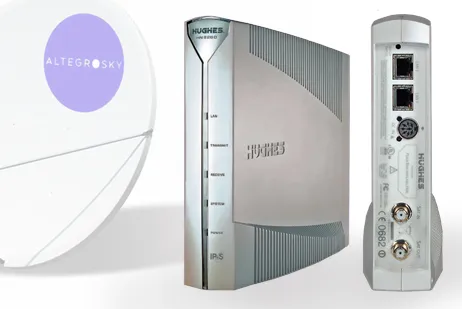

Модем HN9460

Высокопроизводительный спутниковый маршрутизатор Ku-диапазона с адаптивным LDPC кодированием с поддержкой протоколов IPv6/IPv4
Расчет КП

Устройство Hughes HN9460 является широкополосным спутниковым маршрутизатором нового поколения, работающим в Ku диапазоне и предназначенным для приложений спутниковой связи, требующих высокой пропускной способности. Имея встроенное LDPC кодирование и ряд других новейших особенностей, HN9460 представляет собой идеальную платформу для поддержки наиболее широкополосных услуг через современные спутники Ku и Ka диапазонов, а также в высокопроизводительных системах следующего поколения.

Высокая пропускная способность, высокая эффективность, применимость в системах следующего поколения

Полностью соответствуя ведущему отраслевому стандарту IPoS, HN9460 является высокопроизводительным спутниковым маршрутизатором, обладающим прекрасными рабочими характеристиками как в прямом канале DVB-S2 с АКМ, так и в обратных каналах с LDPC кодированием. Адаптивное кодирование в обратном канале позволяет маршрутизатору динамически менять скорость кодирования от импульса к импульсу в зависимости от текущих условий распространения сигнала для достижения максимально возможно пропускной способности при сохранении высокого коэффициента готовности радиолинии. За счет комбинации адаптивного LDPC кодирования с мощным процессором HN9460 обеспечивает работу в обратном канале со скоростью до 3,6 Мбит/с, что делает HN9460 идеальной платформой для высокопроизводительных спутниковых систем следующего поколения.

Для реализации высочайших пользовательских характеристик HN9460 имеет полный набор интегрированных WAN оптимизаторов. ТСР и НТТР ускорители, включая упреждающую НТТР загрузку (объекты сохраняются в локальной кэш-памяти HN9460), в сочетании с DNS кэшированием обеспечивают быстроту веб браузинга. Интегрированная компрессия заголовков и информационной части пакетов как экономят необходимую полосу, так и способствуют высоким характеристикам.

Будучи полнофункциональным IP маршрутизатором, HN9460 обеспечивает коммутацию до 5000 пакетов в секунду и исключает необходимость во внешнем маршрутизаторе. Функции IP маршрутизации и адресации, реализованные в HN9460, включают протоколы маршрутизации RIPV2 и BGP, протокол VRRP с маршрутизацией по выбранным правилам, DHCP сервер или ретранслятор, а также перевод сетевых адресов (NAT) и адресов портов (РАТ). HN9460 поддерживает сквозные VLAN метки, соответствующие стандартам 802.1P и Q; каждый VLAN можно конфигурировать с собственным качеством обслуживания (QoS). Правительственные и корпоративные пользователи могут быть уверены в безопасности связи через HN9460, так как в блоке используется основанная на аппаратном обеспечении система условного доступа и как опция – AES 256 шифрование пользовательского трафика.

HN9460 имеет встроенный Веб сервер, поддерживающий интерфейс веб браузера для комиссионинга и поиска неисправностей, что делает эксплуатацию устройства в сети очень простой. Встроенные средства диагностики практически всех параметров обеспечивают хранение и отображение информации о характеристиках сети и состояниях ошибок или неисправности. Встроенный LAN сниффер исключает необходимость присутствия специалиста на месте установки терминала для проведения работ по поиску неисправности. HN9460 централизованно управляется с хаба для изменения и загрузки конфигураций и программного обеспечения.

Адаптивное LDPC кодирование

HN9460 имеет встроенный Веб сервер, поддерживающий интерфейс веб браузера для комиссионинга и поиска неисправностей, что делает эксплуатацию устройства в сети очень простой. Встроенные средства диагностики практически всех параметров обеспечивают хранение и отображение информации о характеристиках сети и состояниях ошибок или неисправности. Встроенный LAN сниффер исключает необходимость присутствия специалиста на месте установки терминала для проведения работ по поиску неисправности. HN9460 централизованно управляется с хаба для изменения и загрузки конфигураций и программного обеспечения.

Функциональные возможности

  • Адаптивное LDPC кодирование в обратных каналах
  • Обратные каналы MF/TDMA
  • Прямой канал DVB-S2 с адаптивными кодированием и модуляцией (АСМ)
  • Высокая пропускная способность
  • Маршрутизации IPv6/IPv4 (готовность к загрузке ПО IPv6 при его появлении)
  • Обновления программного обеспечения и конфигурации загружаются с NOC
  • Использование ускорителя PEP для увеличения пропускной способности за счёт оптимизации TCP передачи по спутниковому каналу, что позволяет получить непревзойденные пользовательские характеристики и эффективность использования спутникового канала
  • Функция TurboPage® для ускорения НТТР трафика и веб браузинга
  • Качество услуг (QoS) включает: качество обслуживания в обратном канале IQoS, DSCP в прямом и обратных каналах, управление полосой в прямом канале
  • Повышенная безопасность связи в сети за счёт опционных IPSEC и AES-256 шифрования в прямом и обратных каналах
  • Конфигурирование, мониторинг состояний и ввод в сеть с помощью операционного центра сети NOC
  • Как местный маршрутизатор HN9460 обеспечивает:
    • статическую и динамическую адресацию,
    • функции DHCP сервера или ретранслятора,
    • DNS-кэширование,
    • полную поддержку маршрутизации RIPV2 и BGP VRRP,
    • IGMP мультикастинг по локальной сети,
    • трансляцию сетевых адресов и адресов портов NAT/PAТ,
    • сквозную передачу VLAN меток с конфигурируемым QoS на каждый VLAN в отдельности,
    • контроль доступа (Firewall) по спискам доступа.
  • Поддержка протокола SIP
  • Управление терминалом через Систему Управления Сетью Hughes Vision ® или Унифицированный Элемент Управления (UEM) с использованием SNMP агента
  • Универсальный источник питания удовлетворяет международным требованиям
  • Удобные светодиодные индикаторы, отражающие текущее состояние терминала

Технические характеристики

Физические интерфейсы

Два порта 10/100BaseT Ethernet LAN с разъемами RJ45

Характеристики спутникового канала и антенны

Формат прямого канала DVB-S2
Информационная скорость (приём прямого канала) до 121 Мбит/с
Информационная скорость (передача в обратном канале) до 3,6 Мбит/с
Символьная скорость (приём) От 1 до 45 Мсим/с с шагом 1 Мсим/с
Символьная скорость (передача) 256, 512, 1024, 2048 ксим/с
Кодирование (приём) DVB-S2: LDPC с BCH
Кодирование (передача) LDPC FEC 1/2, 2/3, 4/5 и 9/10; турбо кодирование FEC 1/2, 2/3 и 4/5
Частотный диапазон Ku-диапазон
Модуляция (приём) QPSK, 8PSK, 16APSK
Модуляция (передача) ОQPSK
BER (приём) не более 10-10
BER (передача) не более 10-7
Антенна 74см, 89см, 98см, 120см, 180см
Передатчик 1 и 2 Вт в Ku- и Ка-диапазонах

Механические характеристики и требования к окружающей среде

Вес (IDU) 0,73кг
Габаритные размеры (IDU) 20,3 см Ш х 4,1 см В х 22,9см Г
Диапазон рабочих температур От 0oС до +50oС
Электропитание 90-264 В, 50-60 Гц
Постоянный ток (опция) 12-24 В
