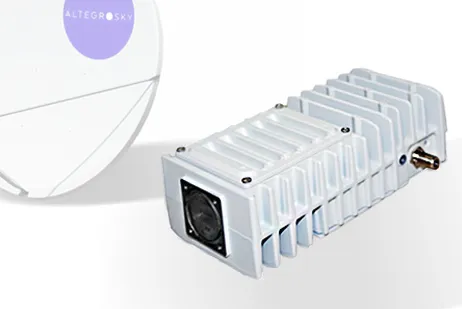

NJRC NJT8306 (NJT8306U)

Приемо-передающие устройства с большим диапазоном рабочих температур, предназначенные для использования в комплектах VSAT.
Расчет КП

BUC NJRC NJT8306 (NJT8306U) - высокоэффективные приемо-передающие устройства, предназначенные для увеличения частоты входного сигнала, идущего от спутникового модема, и его усиления до необходимого уровня. Имеют низкий уровень искажений. Подходят для использования в самых экстремальных условиях, т.к. имеют широкий диапазон рабочих температур, гарантированный производителем.

Технические характеристики

Диапазон частот выходного сигнала
NJT8306 От 14,0 до 14,5 ГГц
NJT8306U От 13,75 до 14,5 ГГц
Частота переноса
NJT8306 13,05 ГГц
NJT8306U 12,8 ГГц
Диапазон частот входного сигнала
NJT8306 от 950 до 1450 МГц
NJT8306U от 950 до 1700 МГц
Выходная мощность при P1dB 34 дБмВт, 6 Вт
Выходной интерфейс Фланец WR75 с канавкой
Варианты входного интерфейса Тип N, 50 Ом
Тип F, 75 Ом
Усиление в линейном режиме 62 дБ
Уровень внеполосных излучений -30 дБ при выходной мощности 37,8 дБмВт
Требования к внешнему опорному сигналу
Частота
Уровень на входе
Фазовые шумы
При 100 Гц
При 1 кГц
При 10 кГц
10 МГц
От -5 до 5 дБмВт

-125 дБ/Гц
-135 дБ/Гц
-140 дБ/Гц
Спектральная плотность шума в диапазоне частот приема 10,95 – 12,75 ГГц -156 дБмВт/Гц
КСВ на входе 2:1
КСВ на выходе 1,3:1
Напряжение питания От 12 до 30 В
Потребляемая мощность 48 Вт при вых. мощности 37,8 дБмВт
Рабочий диапазон температур окружающей среды От -40° до 65°С
Влажность От 0% до 100% с выпадением конденсата
Габариты 175 х 84 х 59 мм
Вес 1,2 кг
