NJRC NJT8302 (NJT8302U)

Компактные и легкие приемо-передающие устройства, предназначенные для использования в комплектах VSAT.
Расчет КП

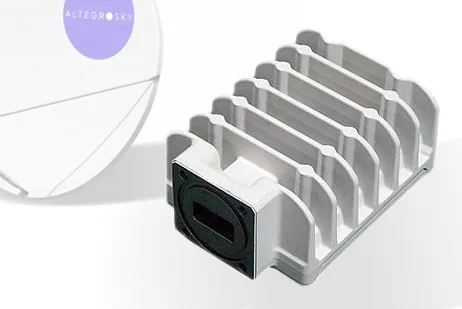

BUC NJT8302 (NJT8302U) – устройства предназначенные для выполнения двух функций: повышения частоты входного сигнала, идущего от спутникового модема, и усиления этого сигнала до требуемого уровня. Устанавливаются на спутниковой антенне, поэтому имеют герметичный корпус, который выполнен в виде радиатора для отвода тепла, выделяющегося при работе. Выход BUC выполнен в виде стандартного фланца WR75 с канавкой. Варианты входного интерфейса —коаксиальный разъем типа F 75 Ом или N 50 Ом.

Технические характеристики

Диапазон частот выходного сигнала
NJT8302От 14,0 до 14,5 ГГц
NJT8302UОт 13,75 до 14,5 ГГц
Частота переноса
NJT830213,05 ГГц
NJT8302U12,8 ГГц
Диапазон частот входного сигнала
NJT8302от 950 до 1450 МГц
NJT8302Uот 950 до 1700 МГц
Выходная мощность при P1dB34 дБмВт, 3 Вт
Выходной интерфейсФланец WR75 с канавкой
Варианты входного интерфейсаТип N, 50 Ом
Тип F, 75 Ом
Усиление в линейном режиме58 дБ
Уровень внеполосных излучений-26 дБ при выходной мощности 34 дБмВт
Требования к внешнему опорному сигналу
Частота
Уровень на входе
Фазовые шумы
При 100 Гц
При 1 кГц
При 10 кГц
10 МГц
От -5 до 5 дБмВт

-125 дБ/Гц
-135 дБ/Гц
-140 дБ/Гц
Спектральная плотность шума в диапазоне частот приема 10,95 – 12,75 ГГц-156 дБмВт/Гц
КСВ на входе и на выходе2:1
Напряжение питанияОт 12 до 30 В
Потребляемая мощность 23 Вт при вых. мощности 34 дБмВт
Рабочий диапазон температур окружающей средыОт -40° до 55°С
ВлажностьОт 0% до 100% с выпадением конденсата
Габариты92 х 68 х 43 мм
Вес0,35 кг
