BGAN Hughes 9502

Hughes 9502 — является единственным терминалом, работающим с услугой BGAN M2M компании Inmarsat.
Расчет КП

Inmarsat Hughes 9502 представляет собой недорогой терминал, удовлетворяющий уникальным требованиям SCADA к рабочим условиям и характеристикам.

Спутниковый терминал Hughes 9502 обеспечивает надежное подключение к широкополосной глобальной сети (BGAN) Inmarsat для работы с IP SCADA и приложениями межмашинной связи (M2M).

Производительность и задержка. Позволяет отправлять данные с помощью стандартного протокола IP BGAN на скорости до 448 Кбит/с с задержкой всего около 800мс, что обеспечивает получение критически важных данных в режиме реального времени.

Простая интеграция. Непрофессионал может с легкостью установить и интегрировать специальные приложения, и для этого не потребуется проходить обучение или обладать специальными техническими знаниями.

Надежные терминалы. Доступ к BGAN M2M осуществляется через надежные терминалы, которые можно разместить в прочном водонепроницаемом корпусе для длительной работы без участия человека.

Надежная сеть. Работа через глобальную спутниковую сеть и наземные сети, доступность на уровне 99,9 % и возможность бесперебойной эксплуатации до 2020 г.

Расширенная поддержка. Бесплатное обновление встроенного ПО для работы в сети Inmarsat-4.

Доступность. Низкая стоимость оборудования и тарифные планы на основе подписки, отсутствие минимальной платы за подключение и поэтапной тарификации.

Общие приложения

  • Электронная картографическая навигационная информационная система (ECDIS)
  • Поиск и отправка данных GPS
  • Система диспетчерского контроля и сбора данных (SCADA)
  • SCADA
  • Видеонаблюдение

Специальные приложения

  • IP SCADA для транзитной передачи данных
  • Отслеживание активов
  • Стационарный мониторинг — дистанционное видеонаблюдение, дистанционная телеметрия, дистанционное отслеживание
  • Отслеживание дружественных целей
  • Мобильный мониторинг — дистанционное видеонаблюдение, дистанционная телеметрия, дистанционное отслеживание
  • Телеметрия и мониторинг нефтяных скважин
  • Железнодорожные пути и переезды
  • Удаленное управление активами
  • Удаленное отслеживание персонала
  • Дорожные знаки
  • Безопасное и зашифрованное решение для работы с банкоматами и терминалами
  • Интеллектуальные энергосистемы
  • Интеллектуальные системы учета
  • Телеметрия — SCADA
  • Метеорологический и экологический мониторинг

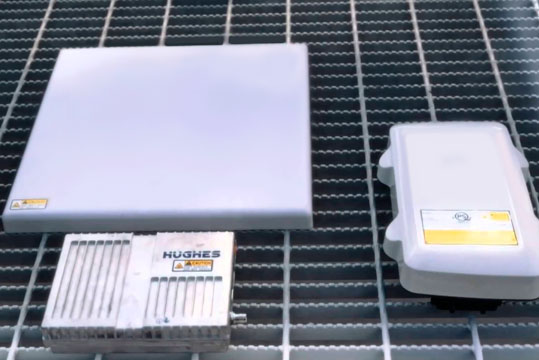

Комплектация

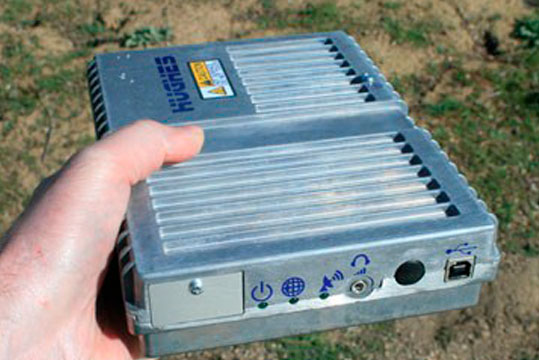

  • Внутренний блок Hughes BGAN 9502 (встроенный в корпус с хомутом для крепления)
  • Антенна Hughes BGAN 9502 с 10-м кабелем
  • Готовый, полностью сертифицированный и прошедший испытания корпус 305 x 355 мм или 355 x 405 мм (согласно схеме)
  • Радиочастотная перемычка для подключения внешнего кабеля (штекер TNC – гнездо типа N на панели)
  • Три выключателя постоянного тока на 2 ампера (для подключения дополнительных устройств)

Технические характеристики

Сеть Передача: до 448 кбит/с
Прием: до 468 кбит/с
Частота передачи:1626.5–1675 MHz (L-диапазон)
Частота приема: 1518–1559 MHz (L-диапазон)
Частота работы GPS: 1574.42–1576.42 MHz
Загрузка обновлений: бесплатно.

Габариты и вес

Масса терминала: 1.5 кг
Размеры терминала:150 mm x 200 mm x 45 mm
Масса антенны: 1.9 кг
Габариты антенны: 385 mm x 385 mm x 33 mm
Интерфейсы
Ethernet RJ-45
USB тип B
RS232 (DB9)
TNC (для антенны)
Условия окружающей среды Рабочая температура:от -40° до +75°С
Температура хранения: от -55° до +75°С
Влажность до 95% при отсутствии конденсата при +40°С
Ветер до 140 км/ч
Водо- и пыле стойкость терминала: IP40
Водо- и пыле стойкость антенны: IP65
Электропитание Входящее напряжение: 12/24 В постоянного тока
Энергопотребление 3-4 ватта в режиме активного TCP-IP соединения
0.01 ватта в режиме гибернации (30 сек для установления соединения)
