Комплект облучателя антенны 1,2 м

Комплект облучателя антенны 1,2 м p/n 0800-3369 39DEG R FD ASSY FLTR BEND – S (США)
Цена: 9 375 руб.
Заказать  Расчет КП

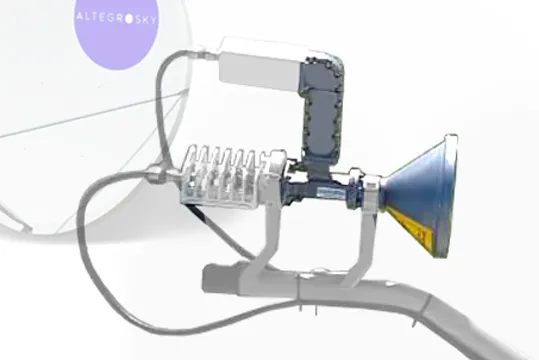

Комплект облучателя p/n 0800-3369 (39 DEG R FD ASSY FLTR BEND – S) как элемент антенны 1,2 м, предназначен для облучения рефлектора антенны, а также для разделения приемного и передающего СВЧ радиосигналов Ku-диапазона по двум волноводным портам. Комплект состоит из рупорного облучателя, ОМТ (ортомодтрансдьюсер) и режекторного фильтра.

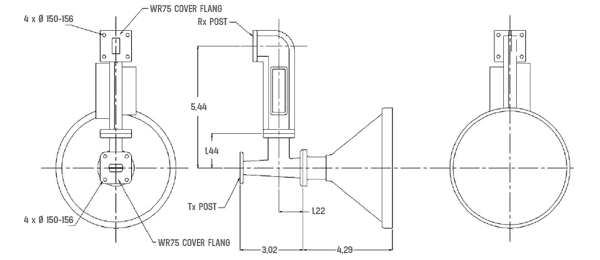

Чертеж комплекта в сборе (размеры в дюймах):

Облучатель Ku-диапазона для антенны 1,2 м

Технические характеристики

Угол раскрыва рупорного облучателя 39°
Тип волноводных фланцев трактов приема и передачи WR75
Частотный диапазон
Тракт приема10,7 – 11,7 ГГц
Тракт передачи12,75 – 14,5 ГГц
Вносимые потери
Тракт приема0,4 дБ
Тракт передачи0,2 дБ
Кроссполяризационная развязка
Тракт приемаНе менее 30 дБ
Тракт передачиНе менее 35 дБ
Максимально допустимая мощность передаваемого сигналаНе более 3 кВт («чистая» несущая)
