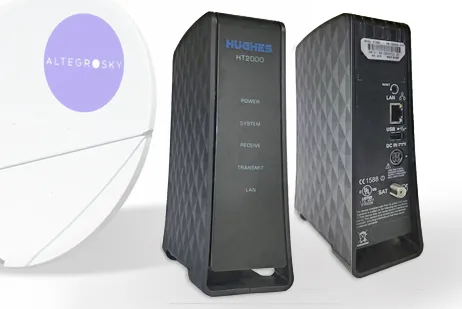

Модем HT2000

НТ2000 (JUPITER Hughes) – высокопроизводительный широкополосный спутниковый маршрутизатор нового поколения с лучшими в своем классе характеристиками производительности и пропускной способности.
Расчет КП

Модем HT2000 является основой высокопроизводительного спутникового терминала нового поколения, поддерживающего широкополосный прямой канал стандарта DVB-S2X, что позволяет обеспечить лучшую в данном классе устройств эффективность. Обратный канал использует мощное LDPC-кодирование в сочетании с адаптивным выбором обратных каналов (AIS), включая функцию управления излучаемой мощностью (ULPC).

Устройство JUPITER Hughes НТ2000 обладает высокой пропускной способностью для пользовательского трафика. Позволяет получать доступ в сеть Интернет на высоких скоростях: до 200 Мбит/с в прямом канале и до 10 Мбит/с в обратном, благодаря чему поддерживает самые ресурсоемкие и требовательные к ширине полос приложения.

Модем НТ2000 имеет интегрированный клиент веб ускорителя HTTP/TCP. Обеспечивает безопасность связи в сети за счёт AES шифрования в прямом и обратных каналах.

Простота эксплуатации

Будучи частью платформы системы следующего поколения JUPITER™, каждый терминал НТ2000 работает под комплексным управлением системы управления сетью (NMS), обеспечивающим конфигурацию терминала, процесс предоставления услуг, мониторинг состояния и диагностику работы сети. Для определения состояния устройства, диагностики и поиска неисправностей в НТ2000 предусмотрен удобный в использовании графический веб интерфейс GUI и индикаторы на светодиодах (LED). Устройство оснащено одним портом GigE LAN и разъемом для подключения приемопередатчика внешнего оборудования (ODU).

Основные технические параметры HT2000

  • Высокая производительность и пропускная способность для пользовательского трафика
  • Прямой канал со скоростью 200 Мбит/с на терминал
  • Обратный канал 10 Мбит/с
  • Прямой канал – DVB-S2/S2X с АСМ
  • Обратный канал – LDPC TDMA/FDMA c AIS, включая функцию управления излучаемой мощностью (ULPC)
  • Интегрированный клиент веб ускорителя HTTP/TCP
  • Безопасность связи в сети за счёт AES шифрования в прямом и обратных каналах
  • Удобный в использовании графический веб интерфейс GUI и индикаторы на светодиодах (LED) для определения состояния устройства, диагностики, поиска и исправления неисправностей
  • Терминал работает под управлением JUPITER™
  • NMS, включая, обновления программного обеспечения, конфигурирование и мониторинг состояния
  • Интегрированный в едином блоке приёмопередатчик внешней установки (ODU)

Функциональные возможности оборудования HT2000

Прямой канал

  • Стандарт: DVB-S2/S2X c ACM
  • Тип модуляции: QPSK; 8PSK; 16APSK; 32APSK
  • Символьная скорость: от 1 до 235 Мсим/с (определяется конфигурацией сети оператора)
  • Метод инкапсуляции: GSE

Обратный канал

  • Стандарт: MF-TDMA
  • Кодирование: LDPC, FEC1/2, 2/3, 4/5, 9/10 в сочетании с эффективным изменением размеров блоков и импульсов
  • Адаптивный выбор обратных каналов (AIS)
  • Тип модуляции: OQPSK
  • Символьная скорость: от 512 до 8196 ксим/с (определяется конфигурацией сети оператора)
  • Регулировка излучаемой мощности (ULPC)

Пропускная способность для данных пользователя

  • В прямом канале – до 200 Мбит/с (определяется конфигурацией сети оператора)
  • В обратном канале – до 12 Мбит/с (определяется конфигурацией сети оператора)

Сетевой интерфейс

  • Gigabit Ethernet LAN; разъёмRJ45

Функции местного маршрутизатора

  • Интегрированный прокси для улучшения характеристик (РЕР) для TCP/IP
  • Интегрированное программное обеспечение Hughes TurboPage® для обработки НТТР трафика с целью ускорения процесса веб-браузинга
  • AES шифрование в прямом и обратных спутниковых каналах (опция)
  • DNS кэширование
  • Статическая и динамическая адресация
  • DHCP сервер или ретранслятор
  • Поддержка приоритезации протокола SIP (VoIP телефония)

Электропитание

  • Внешний адаптер питания со съёмным шнуром питания
  • 90-264В переменного тока; 47-63Гц

Физические характеристики

  • Вес: 0,5 кг
  • Габаритные размеры: 18.39 х 6.71 х 14.81 см

Требования к окружающей среде

  • Диапазон рабочих температур: от 0°С до +50°С
  • Относительная влажность: от 0 до 90% (без конденсата)

Соответствие регулирующим стандартам

  • Безопасность: UL/CSA/EN 60950
  • Электромагнитная совместимость: FCC Part 15 class B, ICES-003
  • Европейские требования RoHS

Приёмопередатчик внешней установки (ODU)

  • Диапазон частот на передачу: 29,25 – 30,00 ГГц
  • Диапазон частот на приём: 198,7 – 20,20 ГГц
  • Поляризация: круговая, левая или правая
  • Полностью интегрированный блок
  • Мощность передатчика: 1 Вт и 2 Вт
  • Антенны: 74 см, 98 см

Коаксиальный кабель

  • Тип кабеля: RG-6; 75Ом
  • Разъём: F (вилка)
  • Длина кабеля: до 100 м

Требования к окружающей среде

  • Диапазон рабочих температур: от -40°С до +55°С
  • Относительная влажность: до 100% (с конденсатом)
